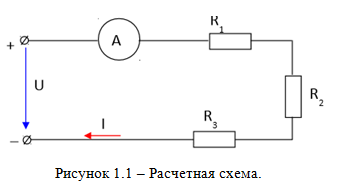

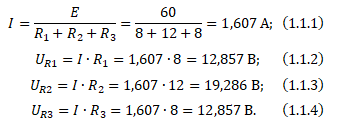

Для цепи, представленной на рисунке 1.1, используя любые, кроме нуля, данные для сопротивлений                  R, рассчитать токи и напряжения на всех резистивных элементах и составить баланс мощностей.

Разработать систему измерения электрических величин и учета электроэнергии для участка цепи.

Для этого необходимо:

• определить номинальные (максимальные) токи присоединений;
• определить величины, которые необходимо измерять на присоединениях в

Делитель напряжения. Входное напряжение схемы, показанной на рис. 1.4 , считается заданным. Требуется найти выходное напряжение при условии, что к выходу схемы нет никаких подключений.

Найдите значение напряжения на вольтметре V3 в В , если V1 = 3 В = , V2 = −4 В , R1 = 4 кОм, R2 = 7 кОм, R3 = 5 кОм.
