С помощью насоса по трубе диаметром d = 50 мм и длиной l = 70м нефть подается в закрытый резервуар на высоту Н = 15 м. Считать Н = const. Определить показание мановакууметра (рмв), установленного на поверхности нефти

«С помощью насоса по трубе диаметром d = 50 мм и длиной l = 70м нефть подается в закрытый резервуар на высоту Н = 15 м. Считать Н = const. Определить показание мановакууметра (рмв), установленного на поверхности нефти»
  • Физика

Условие:

С помощью насоса по трубе диаметром d = 50 мм и длиной l = 70м нефть подается в закрытый резервуар на высоту Н = 15 м. Считать Н = const.

Определить показание мановакууметра (рмв), установленного на поверхности нефти в закрытом резервуаре, если показание манометра после насоса рман =1,3 ат.

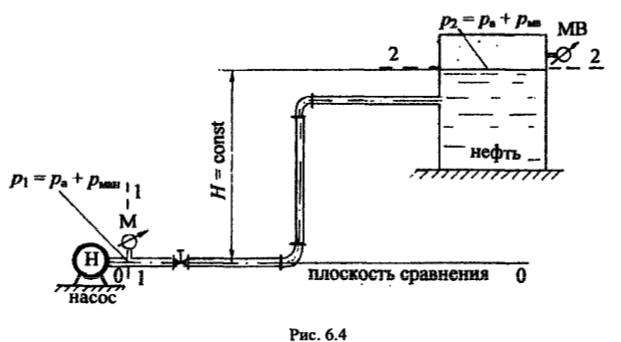

Расход нефти Q = 1,21л/с, плотность нефти ρн = 900 кг/м3, относительная вязкость по Энглеру ºЕ = 4,0. В системе установлен пробковый кран с углом закрытия α =40º и два колена с коэффициентом сопротивления ζкол = 0,8 (рис.6.4).

Решение:

Давление рмв - это давление которое показывает мановакууметр. Намечаем два расчетных сечения 1-1 и 2-2, как показано на рисунке, в которых соответственно абсолютные давления равны: р1 = ра + рман и р2 = ра + рмв

Плоскость сравнения О - О, проведена через ось первого сечения тогда:

z1 = 0 и z2 = Н.

Записываем уравнение Бернулли для этих сечений:

z1 + р1/·g + 1·v21/2g = z2 + р2/·g + 2·v22/2g + hW1-2 , здесь 1 = 2,0 (предполагая, режим течения - ламинарный, так как нефть вязкая жидкость), v2 =0. Производим подстановку уточненных параметров в уравнение:

ра/·g + рман/·g + v2...
