Условие задачи
Выполнить расчет токов короткого замыкания на стороне низкого напряжения подстанции (0,4 кВ). Для этого составить расчетную схему и схему замещения. Использовать предложенные данные: для силового трансформатора типа ТМГ- 630/10, Sнт=630 кВА, Uкз=5,5%, ∆Pкз=7,6 кВт, для переходных контактов rд=0,1 мОм, rк=15 мОм, для шин Sш=(80×6) мм2, rш=0,074 мОм/м, xш=0,145 мОм/м, Lш=10 м.
Ответ

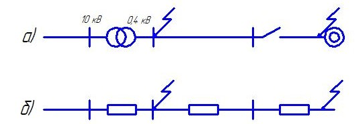

Рисунок 1 - Схема сети для расчета токов короткого замыкания:
а) расчетная схема; б) схема замещения.
Определяем полное сопротивление трансформатора для стороны 0,4 кВ по выражению:
Определяем активное с...
