Условие задачи
Выполните работу на тему:
Измерение момента инерции тел методом вращательных колебаний
Цель работы: измерение момента инерции крутильного маятника в виде профиля с закрепленными на нем грузами методом вращательных колебаний; экспериментальная проверка теоремы Гюйгенса-Штейнера.
Схема экспериментальной установки
Рис. 1
Экспериментальная установка представлена на рис. 1. Она состоит из двух частей: колебательной системы 1 и устройства 2 для измерения коэффициента упругости пружин. Индикаторным прибором является оптический датчик, подсоединенный к компьютеру 3.

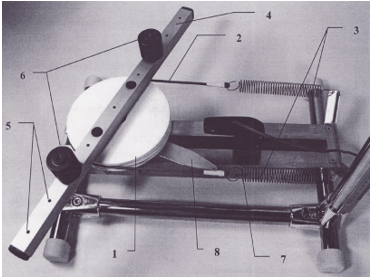

Рис. 2
Колебательная система изображена на рис. 2. Она состоит из закрепленного на вертикальной оси шкива 1, ремень 2 которого связан с упругими пружинами 3, зацепленными за штыри стойки. К шкиву жестко прикреплен металлический профиль 4 с рядом отверстий 5, в которых фиксируются грузы 6. Вращательные колебания регистрируются оптическим датчиком 7 в виде импульсов при перекрытии оптической оси датчика ―язычком‖ 8, жестко скрепленным со шкивом колебательной системы.
Таблицы экспериментальных данных

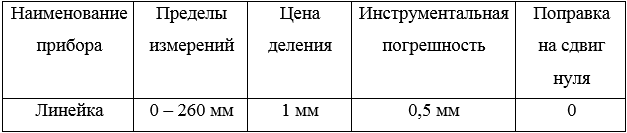

Спецификация измерительных приборов

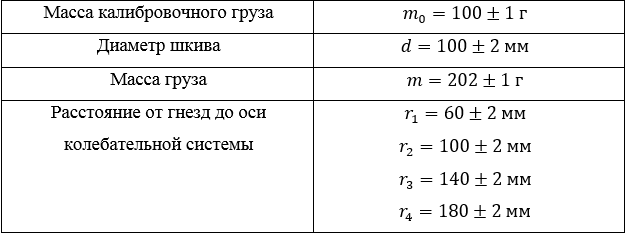

Данные установки
Таблица 1
Ответ
Измерение коэффициента упругости пружины
Таблица 2

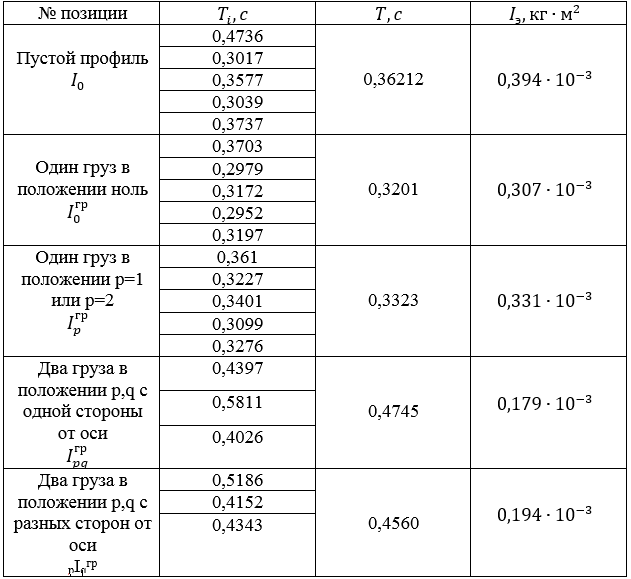

Измерение периодов колебаний и моментов инерции колебательной системы
Таблица 3
Обрабо...
