Решение задачи на тему

Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (d_1 l_1 и d_2 l_2). Горизонтальный участок заглублен под уровень на H_1, наклонный участок имеет высоту H_2 = 15,0 м. Шероховатость стенок трубопровода ∆ = 0,20 мм,

  • Гидравлика
Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (d_1 l_1 и d_2 l_2). Горизонтальный участок заглублен под уровень на H_1, наклонный участок имеет высоту H_2 = 15,0 м. Шероховатость стенок трубопровода ∆ = 0,20 мм,

Условие:

Вода вытекает в атмосферу из резервуара с постоянным уровнем по трубопроводу (d1 l1 и d2 l2). Горизонтальный участок заглублен под уровень на H1, наклонный участок имеет высоту H2 = 15,0 м. Шероховатость стенок трубопровода ∆ = 0,20 мм, потерю напора на повороте не учитывать.

Определить, каков должен быть коэффициент сопротивления задвижки ζ при расходе в трубопроводе Q = 17 л/с

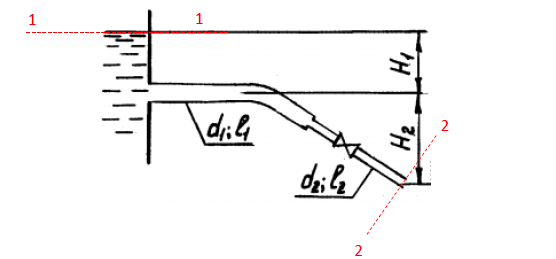

Рисунок 1 − Схема к задаче

Исходные данные:

d1 = 100 мм; l1 = 60 м; d2 = 80 мм; l2 = 50 м; Н1 = 2 м; ν = 0,013 Ст

Решение:

Составим уравнение Бернулли.

где 𝛾вудельный вес воды, Н/м3;

𝛼коэффициент Кориолиса;

g = 9,81 м/с2 ускорение свободного падения;

Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;

V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;

ℎ𝑤гидравлические потери между плоскостями 1 и 2, м.

Полагая режим турбулентным, принимаем = 1.

Проводим 2 сечения: 1-1 на уровне поверхности бака, 2-2 на...
