Паровые турбины: конденсационная с регулируемым производственным отбором пара или противодавленческая работают без регенерации теплоты.

Паровые турбины: конденсационная с регулируемым производственным отбором пара или противодавленческая работают без регенерации теплоты. Параметры пара перед стопорным или регулирующим клапаном: давление и температура  . За клапаном давление понижается до 0,95  . Давление пара за турбиной в конденсаторе или противодавление  . Давление пара в отборе  . Давление пара перед регулирующим клапаном отбора

Определить параметры пара (энтальпии и степень сухости): в турбине, располагаемые и внутренние теплоперепады в турбине или в ее отсеках, внутреннюю  , эффективную  ,  и электрическую   , мощности при относительном внутреннем к.п.д.  , механическом к.п.д. , к.п.д. электрического генератора и расходах пара через турбину

 Определить также для конденсационной турбины расход охлаждающей воды и кратность охлаждения в конденсаторе, если температура охлаждающей воды на входе в конденсатор + 12 ºС, а на выходе – на 3 ºС ниже температуры насыщенного пара при давлении  , количество теплоты, отданное потребителю  и относительную выработку электрической энергии на тепловом потреблении   , энергетическую эффективность комбинированного получения теплоты и электрической энергии.

Расчет произвести при помощи h–S-диаграммы, изобразить рабочие процессы в диаграмме и показать схему расчета.  При этом расход отборного пара  принимается для турбин с отбором пара при заданном давлении пара в отборе  , для турбин без отбора пара принимать равным нулю.

Указания:

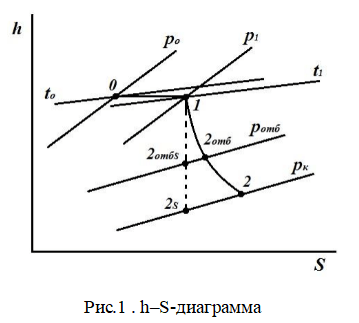

1. Параметры пара в турбине определяются при построении процесса для турбины в h–S-диаграмме (см. рис.1). Здесь   – давление пара перед клапаном    ; 0–1 – процесс дросселирования пара в клапане; 1–2S – теоретический процесс преобразования энергии пара в турбине; 1–2 – действительный внутренний процесс; 1–2отбS – теоретический процесс преобразования энергии отборного пара в турбине; 1–2отб – действительный внутренний процесс.
