База задач по архитектуре и строительству

Реши задачу. Дано: плита перекрытия монтажного проема, расположенного на гребне плотины в республике Башкортостан. Размеры Плиты 3х2 м. Толщины плиты задать самим. Марку бетона задать самим. Полезная нагрузка на плиту автомашина МАЗ грузоподъемность 20 тн. Необходимо подобрать армирование плиты. (использовать пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры СНиП 2.03.01-84)

Определить нормируемое значение приведенного сопротивления теплопередаче Rо
норм чердачного перекрытия при условии, что коэффициент, учитывающий особенности региона строительства, равен 1. Место размещения объекта - г. Ростов-на-дону.

начертить фундамент под колонну среднего ряда согласно типовой серии 1.020-1/83 выпуск 1-1. Административное здание. Длина - 18 метров, ширина - 12 метров, количество этажей - 3, высота этажа - 3,3 метра, район строительства - Пермь, толщина утеплителя - 170 миллиметров, плотность утеплителя - 2 кН/м^3, растительный слой - 0,3 метра, плотность растительного слоя - 18 кН/м^3, несущий грунт - песок средней крупности, плотность несущего слоя - 16,8 кН/м^3, коэффициент пористости - 0,45, изгибаемый элемент плита пустотная - перекрытия, ширина плиты - 1,2 м, длина плиты - 5,65 м, масса плиты - 2 тонны

ОПРЕДЕЛЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ ИНСОЛЯЦИИ
1 ОПРЕДЕЛЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ ИНСОЛЯЦИИ В ПОМЕЩЕНИИ В ПЕРИОД ЗИМНЕ-ОСЕННЕГО РАВНОДЕНСТВИЯ
В соответствии с СанПиН 1.2.3685-21 «Гигиенические нормативы и требования
к обеспечению безопасности и (или) безвредности для человека факторов среды
обитания» для выставочного зала на 450 широте непрерывная инсоляция должна
составлять не менее 1,5 ч в день на период с 22 февраля по 22 октября.
Решение задач по инсоляции производится по наглядным графическим схемам
(генплан М 1:500) с использованием инсоляционного планшета Дунаева.

Составь конкретизированные рекомендации по строительству укреплённых крыш коттеджей, Что значит конкретизированные : Например, рассмтариваем разные материалы 1м*1м толщиной 5 см. И смотрим, какой слой снега они могут выдержать. И, если мы видим, что, металлочерепица может выдержать среднее значение, характерное для рассматриваемого региона, то это ок. А если, например, поликарбонат не может такого выдержать, то он нам не подходит. в эти рекомендации добавь расчёт снеговой и ветровой нагрузки на крыши из различных материалов, с формулами, и посчитай для каждого материала нагрузку, и выяви самый крепкий материал для кровли

задача рассчитать расход влажной глины ( по массе и обьему), необходимой для изготовления 20тысяч штук камней дырчатых утолщенных при следующих исходных данных:средняя плотность камня 1300 кг/м3,средняя плотность влажной глины в карьере:1690 кг /м3,влажностью её 12%,при обжиге сырца в печи потеря массы сосиавляет 7%от массы сухой глины ,обьем пустот 35%

Расчитай количество ингредиентов (портландцемент I 42,5 H; речной песок мелкий; добавка HEMIX LH) для цементно-песочного раствора марки250

выполните пееодезистом организачии.
измерений при создании государственньескуюо обработку результатов полевых геодезических Определить координаты пункта полигонометрии из непор сетей.
пунктам триангуляции, если известны следующие исходные данныедственной привязки к двум
\( Y_{B}=356,497 \) м; приты пунктов триангуляции \( X_{A}=126,254 \mathrm{~m} ; Y_{A}=106,584 \mathrm{~m} ; X_{B}=356,214 \mathrm{~m} \); пункта полигонометрии \( Р \) равно \( d_{A P}=451,236 \mathrm{M} \)
Преподаватель:
(lodnucb)
/
до

Произвести расчет деревянной центрально сжатой стойки. нагрузка на колонну - 519,53 кН, высота этажа - 3,9 м, материал - пихта.

1. Вычертить расчетную схему.
5. Построить на расчетной схеме эпюры zg и zp.
Расчет осадки основания ленточного фундамента методом послойного суммирования

Определить осадку основания ленточного фундамента методом послойного суммирования.
Исходные данные: = 22,0 м; = 16,2 кН/м3; = 12 мПа; = 0,12 мПа; = 1,2 м; = 14,0 м; = 0,8 м.
Грунт: глина мягкопластичная.

Решение
= 120,0 кПа.
= 16,2·0,8 = 13,0 кПа.
= 120,0 – 13,0 = 107,0 кПа.
Осадку основания определяем методом послойного суммирования.

где - безразмерный коэффициент, принимаемый равным 0,8;
n – число слоев на которые разбита сжимаемая толща;
hi – толщина i - го слоя; hi 0,4b = 0,4·1,2 = 0,48м;
zp,i – среднее вертикальное напряжение, возникающее в i - м слое;
- модуль деформации грунта i - го слоя.


Таблица 5. Результаты расчета осадки ленточного фундамента
№ слоя hi,
м I,
кН/м3 hi×I,
кН/м2 zgi=
( hi×i),
кН/м2 zi,
м ξi=2zi/b
i
0,2zgi,
кН/м2 zpi =i× p0,
кН/м2 pi,
кН/м2 Ei,
кПа si = 0,8(pihi)/Ei,
м
13,0 0 1 2,6 107,0
1 0,48 16,2 7,78 20,8 0,48 0,80 0,881 4,2 94,3 100,6 12000 0,0032
2 0,48 16,2 7,78 28,6 0,96 1,60 0,642 5,7 68,7 81,5 12000 0,0026
3 0,48 16,2 7,78 36,3 1,44 2,40 0,477 7,3 51,0 59,9 12000 0,0019
4 0,48 16,2 7,78 44,1 1,92 3,20 0,374 8,8 40,0 45,5 12000 0,0015
5 0,48 16,2 7,78 51,9 2,4 4,00 0,306 10,4 32,7 36,4 12000 0,0012
6 0,48 16,2 7,78 59,7 2,88 4,80 0,258 11,9 27,6 30,2 12000 0,0010
7 0,48 16,2 7,78 67,4 3,36 5,60 0,223 13,5 23,9 25,7 12000 0,0008
8 0,48 16,2 7,78 75,2 3,84 6,40 0,196 15,0 21,0 22,4 12000 0,0007
9 0,48 16,2 7,78 83,0 4,32 7,20 0,175 16,6 18,7 19,8 12000 0,0006
10 0,48 16,2 7,78 90,8 4,8 8,00 0,158 18,2 16,9 17,8 12000 0,0006
Итого: 0,0141

Граница сжимаемой толщи 18,2 кПа.
Осадка основания = 0,0141 м = 1,41 см < = 10 см.
Условие расчета основания по второй группе предельных состояний (по деформациям) выполняется.

Подобрать сечение прокатной балки из условия обеспечения 1-го и 2-го предельного состояний, расчетные схемы которых изображены на рисунке
F, кН= 22 L, м= 5
Вид схемы: Консольная балка с сосредоточенной нагрузкой на конце
Вертикальный предельный прогиб (fult): L=200
Сталь С235
Двутавр 8240-89 (1 шт)

Календарный план строительных работ с графиком работ, в котором необходимо учитывать следующее: учитывая требования ЕНиРов, посчитать объём работ, затраты труда (чел/день), продолжительность работ (в днях), количество смен (в днях), количество рабочих в смену и общий состав бригады по следующим пунктам:
1. снятие растительного слоя бульдозером
2. разработка котлована экскаватором
3. доработка грунта вручную
4. монтаж сборных фундаментов
5. устройство подземных фундаментов
6. гидроизоляция стен
7. обратная засыпка пазух
8. кирпичная кладка стен этажа
9. монтаж перемычек
10. монтаж железобетонных конструкций
11. Устройство рулонной кровли
12. Устройство бетонной подготовки под полы
13. Устройство каркасных гипсокартонных перегородок
14. Заполнение и остекление оконных и дверных проемов
15. Штукатурка и выравнивание стен и потолков
16. Штукатурка и выравнивание фасадов
17. Устройство полов из линолеума
18. Устройство плиточных полов
19. Устройство паркетных полов
20. Подшивка потолков из ламинированной древесины
21. Обшивка стен керамической плиткой
22. Водоэмульсионная окраска стен и потолков
23. Масляная окраска столярных изделий
24. Оклейка стен обоями
25. Санитарно технические работы
26. Электромонтажные работы
27. Установка технологического оборудования
28. Устройство асфальтовой отмостки или подъезда
29. Благоустройство территории
30. Прочие работы

все расчёты для двухэтажного дома размерами 16×12 метров, указывать, какие именно ЕНиРы используются для каких пунктов. срезаем грунт на 10 см, смена 8 часов.
Дом двухэтажный, с двускатной крышей. Высота каждого из этажей по 3 метра. Длина всех несущих стен на первом этаже составляет 87,4 метра, длина перемычек на 1 этаже составляет 17,1 м, на 2 этаже 11,6 м. В здании 20 дверей и 13 окон. Длина внутренних несущих стен на 2 этаже составляет 35,8 м.

Площадь полов в линолеуме - 111,96 м2
Площадь полов в плитке - 25,8 м2
Площадь полов в паркете - 148,8 м2
Площадь подшивки потолков - 286,56 м2
Площадь стен в плитке - 103,71
Площадь стен в водоэмульсионной краске - 299,52 м2
Площадь стен в обоях - 257,31 м2
Площадь оштукатуривания и выравнивания стен и потолков - 947,1 м2

при проектировании нового торгового центра запланирована постройка экскалатора длиной 5,6 метра под углом 30 градусов к уровню пола. тогда высота подъема экскалатора будет равна-?

Подберите по соответствующему нормативному документу высоту (в см) сечения деревянной балки из сибирского кедра 1 сорта шириной в=17,5 см, длиной L=4 м, если расчетная поперечная сила Q=20 кН (напишите только значение).

Задание на проектирование :
М 150
Пластичность = 6 см
Не высоко прочный бетон
Материалы рядовые:
Насыпная плотность= 1200 кг/м^2
Истинная плотность= 3000 тыс
Песок= 1450 кг/м^2
Истинная плотность = 2500 тыс
Насыпная плотность щебня = 1700 кг/м^2
Истинная плотность = 2800 тыс
Крупность заполнителя = 40 мм
Пустотность = 45%

Расчет состава бетона
Rб = АRц ( ц/ В-0,5)
Для рядовых материалов = 0,6
В/ц = А*Rц / Rб+0,5*AR=

Количество воды мы находим по табличным данным = 180 кг

П= [ 1 - ( ц/ плотность ц + В/ плотность в + щ/ плотность щ)] : плотность песка

Пересчитать эти данные на 10 литров
Осадок конуса при первом перемешивание = 2 см
Следует, что в водим по 5% добавок пластичных компонентов: вода и песок
Песок =
Вода =
Цемент =
Щебень =
2-е перемешевание осадка конусов = 8 см
Песок =
Вода =
Цемент =
Щебень =

Определение фактического бетона в литрах

V= сумма материалов/ плотность бетонной смеси

Рассчитываем коэффициент выхода бетонной смеси
б= V фактической смеси/ Vц + Vп + Vщ =

Состав бетона по массе:
ц/ц : п/ц : щ/ц =

Состав бетона по объему;

Vц/ Vц : Vп / Vц : Vщ/ Vц =

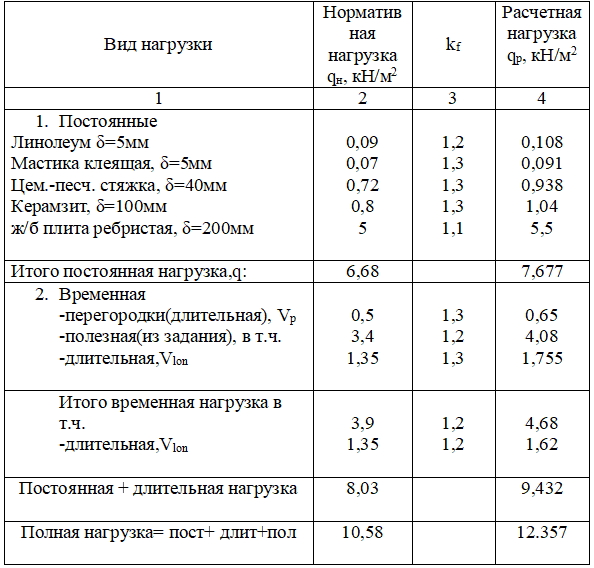

Определить нагрузку на один квадратный метр междуэтажного перекрытия исходные данные: пол линолеум 3 мм плотность 1100 коэффициент1,2 стяжка45 мм плотность р-2000 кг на куб метр коэффициент 1.3 , звукоиз. Слой (ДВП) толщина 24 мм плотность 250 кг на метр куб коэффициент 1,1 плиты марки 48.10 масса 1400 коэфиент 1,1

ВАРИАНТ № 11

Часть 1
Ответами к заданиям 1-19 являются число или последовательностъ цифр. Если ответом лвляется последовательность цифр, то запишите её без пробелов и других дополнительных символов. Каждый символ пииитев отдельной клеточке в соответствии с приведённьми в бланке образцами.

Прочитайте внимательно текст и выполните задания 1-5.

На рисунке изображён план квартиры (сторона каждой клетки на плане равна 70 см). Сразу после входа в квартиру начинается коридор, не имеющий общей стены с кухней-гостиной. Справа от входа расположен санузел, а слева кладовая. Из кухни-гостиной можно попасть в спальню и на балкон, площадь которого \( 11,76 \mathrm{~m}^{2} \).

1 Заполните таблицу, поставив в соответствие название помещений и цифры, которыми они обозначены на плане.
\begin{tabular}{|c|c|c|c|c|}
\hline Название помещения & Санузел & Спальня & Кухня-гостиная & Балкон \\
\hline Цифра & & & & \\
\hline
\end{tabular}

Ответ: \( \qquad \)
2 Найдите площадь, которую занимает санузел. Ответ дайте в квадратных метрах.
Ответ: \( \qquad \)
3 Найдите площадь квартиры без учёта площади балкона и кладовой. Ответ дайте в квадратных метрах.

Ответ:
4
Сколько банок краски понадобится для покраски потолка в два слоя в спальне и на балконе, если расход краски составляет 700 г/ \( \mathrm{m}^{2} \), а масса краски в одной банке 2,5 кг?
Ответ: \( \qquad \)
174

Определите расчетную глубину промерзания грунтов, если известно, что среднемесячные температуры (с отрицательными значениями) t1 = -6,6 t2 = -17,6 t3 = -4,6 t4 = -5 t5 = -7,6, среднемесячные температуры (с положительными значениями t6 = 3,1 t7 = 4,8 t8 = 6 t9 = 7,6 t10 = 3,3 t11 = 9,8 t12= 4,7 , коэффициент d0 для суглинок и глин d0 = 0,23 , коэффициент влияния теплового режима kh = 0,7

Дана балка консоль. Определить реакции заделки.
\begin{tabular}{|c|c|c|c|c|c|c|c|}
\hline № задачи & \begin{tabular}{l}
№ схемы \\
на рис.
\end{tabular} & 11 m & 12 m & 13 m & q кH/m & Р кH & \( \alpha \) град \\
\hline 1 & I & 1,3 & 1,6 & 1,4 & 7 & 10 & 60 \\
\hline 2 & II & 1,8 & 2,4 & 1,1 & 4 & 10 & 30 \\
\hline 3 & III & 1,2 & 2,0 & 1,3 & 4 & 9 & 45 \\
\hline 4 & IV & 1,7 & 2,2 & 1,5 & 7 & 9 & 60 \\
\hline 5 & V & 1,1 & 1,8 & 1,6 & 5 & 8 & 45 \\
\hline 6 & VI & 1,6 & 1,7 & 1,8 & 5 & 8 & 30 \\
\hline
\end{tabular}

Расчет состава цементобетона методом абсолютных обменов Марка бетона
50, Марка цемента 70, Крупность Щебня 4, Осадка конуса 3, Бет.маш. 2000. Коэфицент раздвижки зерен щебня 1,47. Расход воды в наибольшей крупности заполнителя 175лм3, Aщ=0,55, Плотность щебня 2,5 гсм3, насыпная плотность 1,4 . Определить цементноводное отношение 1м3 бетона без учета влажности заполнителей. Определить цементноводное отношение Aщ=0,55, Пустнотность щебня 44 процента, Определить расход воды в зависимости от вида и крупности заполнителей и подвижности бетонной смеси, определить расход щебня, определить расход цемента, количество воды в песке, расход влажности песка, количество воды в щебне, расход влажного щебня, расход воды с учетом влажности заполнителей. Подробно с формулами и решением

Building Big.
The Empire State Building is the tallest building in New York. It is 443 metres high and has 103 floors. It was built in 1930, and took one year and forty-five days to complete.
The ESB is one of the largest office spaces in the world, but it also has many shops and restaurants inside.
The Empire State Building has 73 super fast lifts. The fastest of these travel from the ground to the 80th floor in only 45 seconds! If you choose to walk to the top, you need to climb 1860 steps.
At the Empire State Building most visitors go straight to the Observatory on the 86th floor. The view is amazing. On a clear day you can see for miles around. Looking at the Empire State Building from a distance is also great. The top floors are decorated with beautiful lights. These change colours every day. Depending on the occasion, the building can be white, green, blue, purple, red or orange!
If you are ever in New York, don’t forget to visit the Empire State Building. It offers the best view of New York, and it is one of the city’s most historic buildings.

выпиши все прилагательные на английском

1. Назначение зданий: Административный корпус
2. Район строительства: г.Иваново
3. Сетка колонн l1 и l2 [м]: 5,7х7,2
4. Ригель таврового сечения с нижней полкой: В20 А400
5. Ригель располагается..: Вдоль
6. Высота этажа hэ: 3,0 м
7. Количество этажей: 4
8. Тип пола: Плитка
9. Настил: Пустотный
10. Утеплитель (толщина, плотность): δ=14см, ρ=6кН/м3
11. Расчётное сопротивление грунта R, глубина заложения фундамента d: R0=206кН/м2, d1=1,4м

Наименование Подсчет нагруз-ки Нормативная нагрузка кН/м2 γf 7.2 Расчетная нагрузка кН/м2
Цементно-песчаная стяжка δ=0,04м, ρ=1,8кН/м3 0,04х1,8 0,072 1,3 0,09
Слой рубероида с напуском по-лотна δ=0,001м, ρ=24кН/м3 0,001х24 0,024 1,2 0,03
Ж/Б панель δ=0,22м, ρ=25кН/м3 0,22х25х0,5 2,75 1,1 3,02
Итого: 2,84 3,14
Б Временная (снеговая) Г.Иваново,р-н Ⅳ 1,96 2,0 2,7
Всего 4,8 5,84
Условие: 1.подсчет нагрузки на 1 погонный метр балки, 2.сбор нагрузок на колонну, 3.нагрузка на фундамент под колонну, 4.нагрузка на 1 погонный метр ленточного фундамента под стену, 5.начертить элемент плана перекрытия

Создайте план-схему расположения помещений (кабинет СКД, кабинет руководителя СБ, переговорная (помещение для конфиденциальных совещаний), где ведутся конфиденциальные работы. Указать где располагается мебель, техсредства для работы с конфиденциальными документами. Доп. Условие* Здание 4 этажа, один вход на лестницу и лифт.

Хозянн дачного участка строит баню с парным отделением. Парное отделение имеет размеры: длина 3,5 м, ширина 2,2 м, высота 2 m . Окон в парном отделенин нет, для доступа внутрь планируется дверь ширнной 60 см, высота дверного проема \( 1,8 \mathrm{~m} \). Для прогрева парного отделения можно использовать электрическую или дровяную печь. В табтлие представлены характеристики трех печей.
\begin{tabular}{|c|c|c|c|c|}
\hline Номер печн & Тип & Объем помещения & Масса & Стонмость \\
\hline 1 & Дровяная & \( 8-12 \) & 40 & 18000 \\
\hline 2 & Дровяная & \( 10-16 \) & 48 & 19500 \\
\hline 3 & Электрическая & \( 9-15,5 \) & 15 & од 15000 , \\
\hline
\end{tabular}

Для установки дровяной печн дополнительных затрат не потребуется. Установка электрической печи потребует подведения специального кабеля, что обойдется в 6500 руо.
Свернуть
Установите соответствие между объемами помещения и номерами печей, для которых данный объем является наибольшим для отопления помещений. Заполните таблицу, в бланк ответов перенесите последовательность трех цифр без пробелов, запятых и других дополнительных символов.
