Условие задачи

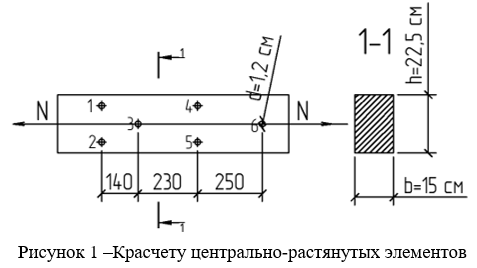

1. Определить несущую способность центрально-растянутого деревянного элемента (рисунок 1) сечением bxh=150x225 мм, ослабленного шестью отверстиями, выходящими на пласт, диаметром d=12 мм со следующими исходными данными:
a=140 мм; c=230 мм; е=250 мм;
материал элемента: ель;
условия эксплуатации: 3;
сорт древесины: 1.
2. Проверить на прочность по первой группе предельных состояний центрально-растянутый деревянный элемент если растягивающее усилие N=90 кН (исходные данные те же).
Ответ
1. Несущую способность элемента при заданных условиях задачи вычисляем по формуле:
где m0 - коэффициент, учитывающий наличие ослаблений, равен 0,8 (п.5.2 СП 64.13330.2011);
mп - коэффициент перехода на породу дерева, для ели не применяется (п.5.1 СП 64.13330.2011);
mв - коэффициент, учитывающий условия эксплуатации (группу конструкций), равен 0,85 (таблица 7 СП 64.13330.2011);
- расчетное со...
