Определить скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода. Установить величину напора Н в резервуаре. Построить напорную и пьезометрическую линии, с соблюдением масштаба.
- Архитектура и строительство
Условие:

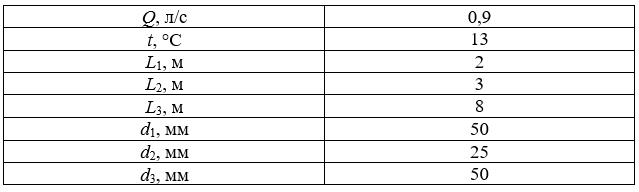

Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость

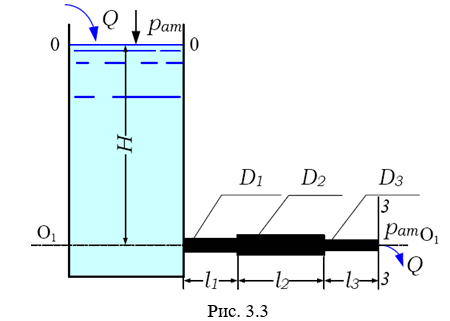

= 1 мм), состоящего из труб различного диаметра d и различной длины L, вытекает в атмосферу вода, расход которой Q, температура t оC (рис. 3.3). Коэффициент кинетической энергии принять равным 1,1.
Требуется:
1. Определить скорость движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
2. Установить величину напора Н в резервуаре.
3. Построить напорную и пьезометрическую линии, с соблюдением масштаба.
Решение:
1. Составим уравнение Бернулли для сечений 0-0 (на свободной поверхности жидкости в резервуаре) и сечения 3-3 (на выходе потока из трубы).
2. Намечаем горизонтальную плоскость сравнения. При горизонтальном трубопроводе берем плоскость, проходящую по оси трубопровода. В рассматриваем случае запишем чему равно каждое слагаемое, входящее в уравнение Бернулли z0 = H, z3 = 0; p0 = p3 = pат. Поскольку ск...
