  4. К тавровому сечению простенка приложена продольная сила N=950 кН с эксцентриситетом е0=14 см в заданную сторону. Размеры т...

К тавровому сечению простенка приложена продольная сила N=950 кН с эксцентриситетом е0=14 см в заданную сторону. Размеры таврового сечения составляют: b=130 см, b0=70 см, h=54 см, h0=118 см. Сечение простенка показано на рисунке 1. Высота этажа

«К тавровому сечению простенка приложена продольная сила N=950 кН с эксцентриситетом е0=14 см в заданную сторону. Размеры таврового сечения составляют: b=130 см, b0=70 см, h=54 см, h0=118 см. Сечение простенка показано на рисунке 1. Высота этажа»
  • Архитектура и строительство

Условие:

К тавровому сечению простенка приложена продольная сила N=950 кН с эксцентриситетом е0=14 см в заданную сторону. Размеры таврового сечения составляют: b=130 см, b0=70 см, h=54 см, h0=118 см. Сечение простенка показано на рисунке 1. Высота этажа составляет H=6,0 м. Простенок выполнен из  силикатного кирпича марки 125 на растворе марки 25. Выполнить расчет на несущую способность простенка с учетом жесткой конструктивной схемы здания. Перекрытие сборное железобетонное толщиной 220 мм.

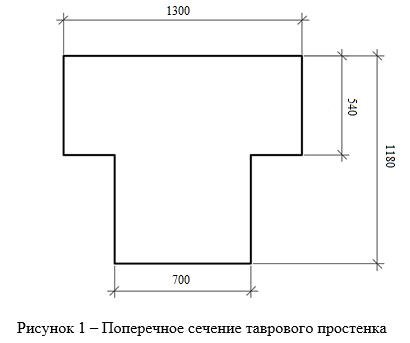

Необходимо начертить тавровое сечение с указанием характерных размеров сжатой зоны.

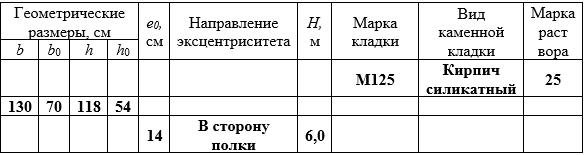

Исходные данные

Решение:

Расчет ведем согласно СП 15.13330.2012. Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81 (с изменениями № 1, 2). Расчет внецентренно сжатых неармированных элементов каменных конструкций следует производить по формуле:

где Ас площадь сжатой части сечения при прямоугольной эпюре напряжений;

N расчетная продольная сила;

R расчетное сопротивление кладки сжатию;

коэфф...
