Условие:

Провести конструирование и расчет системы водяного отопления с верхней разводкой и естественной циркуляцией.

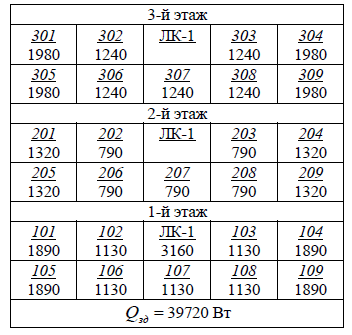

Исходные данные: чердачное жилое здание повышенной комфортности с теплопотерями помещений (см. пример 2.1). В качестве источника теплоснабжения используется тепловая сеть с температурой теплоносителя воды 130/70 °С. Система отопления здания подключается к системе теплоснабжения через теплообменник (водонагреватель).

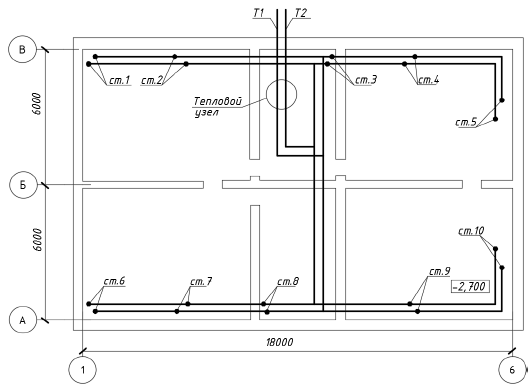

Рис. 2.8. План подвала

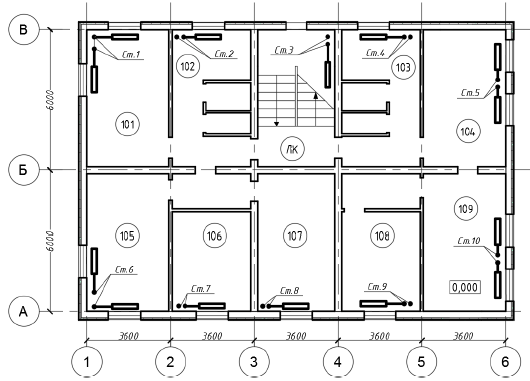

Рис. 2.9. План 1 этажа

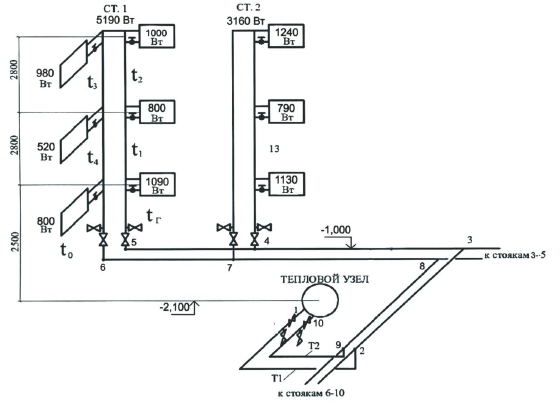

Рис. 2.10. Расчетная схема большого кольца

Решение:

В здании принимается однотрубная система водяного отопле-ния с верхней разводкой и естественной циркуляцией с температурой теплоносителя 85/60 С. Тепловой узел с водонагревателем размещен в подвале здания, главный стояк - в углу лестничной клетки, подающие магистрали проложены на чердаке на расстоянии 1 м от наружных стен, с уклоном 0,003 в сторону стояков. В верхней точке системы, вблизи главного стояка, для компенсации температурных расширений воды предусмотрен расширительный бак. Циркуляционные магистрали монтируются в подвале непосредственно вдоль наружных стен, с уклоном 0,003 в сторону в...
