Условие:

На входе демодулятора действует АИМ-сигнал с параметрами

- период следования импульсов Т= 1 мс;

- длительность импульсов τ = 10 мкс;

- амплитуда напряжения на входе U0=1 В;

- частота модулирующего сигнала FМ = 200 Гц;

- коэффициент модуляции М = 0,7.

Рассчитать относительную среднеквадратическую ошибку на выходе демодулятора при использовании в качестве демодулятора:

а) ФНЧ первого порядка с коэффициентом передачи

б) ФНЧ Баттерворта третьего порядка с коэффициентом передачи

Решение:

1). Пусть частота среза фильтра 0 совпадает с верхней частотой спектра сообщения M, 0 = M, тогда

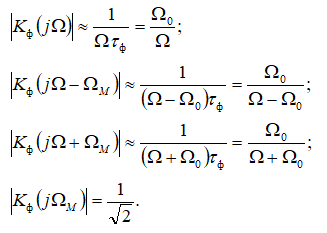

2). Рассчитаем коэффициент передачи фильтра на частотах , ( + M), ( - M), M.

3). Рассчитаем амплит...
