решение задачи на тему:

Выполнить следующие действия: – вывести передаточную функцию W(p); – по передаточной функции записать дифференциальное уравнение звена используя данные Приложения 2; – привести примерные характеристики звена и выражения АЧХ A(w), ФЧХ j(w), АФЧХ, ЛАФЧХ

Дата добавления: 02.10.2023

Условие задачи

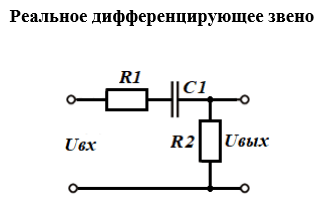

Выполнить следующие действия:
– вывести передаточную функцию W(p);
– по передаточной функции записать дифференциальное уравнение звена используя данные Приложения 2;

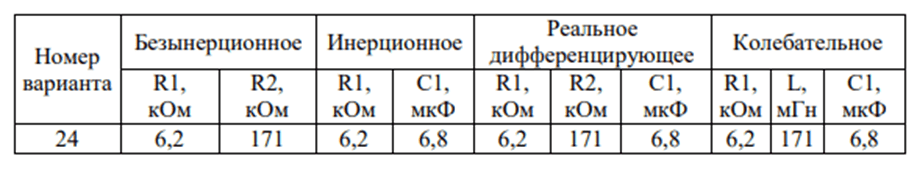

– привести примерные характеристики звена и выражения АЧХ A(w), ФЧХ j(w), АФЧХ, ЛАФЧХ L(w);
 – построить графики функции h(t) и w(t) с применением Scilab

Ответ

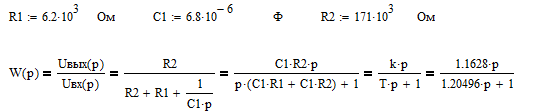

Передаточная функция (ПФ) звена:

Дифференциальное уравнение звена:

Далее запишем выражения частотных характеристик и построим их графики.

АЧХ:
