Условие:

На вал жестко насажены шкив и колесо, нагруженные, как показано на рис. 3.2.

Дано:

Рис.3.2, F1 = 6000 Н.

Определить силы F2,  Fr2 = 0,4·F2, а также реакции опор, если значение силы F1 задано.

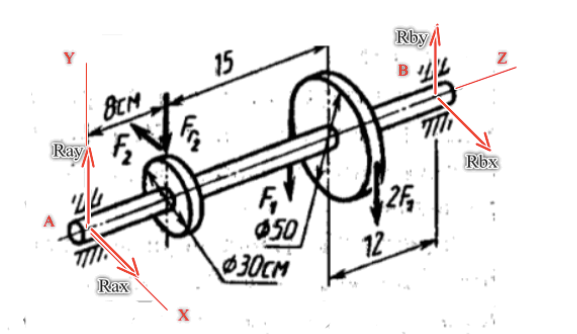

Рисунок 3.2.



Решение:

Проводим координатные оси как показано на рисунке. Освобождаем вал от связей (опор подшипников), заменяя их действие, реакциями связей, которые одновремен-но раскладываем на составляющие по координатным осям.

Предполагая что вал вращается с постоянной угловой скоростью, составляем уравнение равновесия, в виде уравнения моментов относительно оси Z.

MZ = F2·30/2 + F1·50/2 - 2· F2·50/2 = 0, (1), отсюда находим:

F2 = 25·F2/15 5·6000/3 = 10000 Н, тогда:

Fr2 = 0,4·F2 = 0,4·10000 = 4000 Н.

Определяем реакции опор, для чего последовательно рассматриваем н...
