Неразветвленная цепь переменного тока, показанная на соответствующем рисунке 10, содержит активные и реактивные сопротивления, величины которых заданы в таблице 3. Кроме того, известна одна из дополнительных величин.

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке 10, содержит активные и реактивные сопротивления, величины которых заданы в таблице 3. Кроме того, известна одна из дополнительных величин. Определить следующие величины, если они не заданы в таблице вариантов:

1) полное сопротивление цепи – Z;

2) напряжение - U, приложенное к цепи;

3) угол сдвига фаз - ϕ;

4) активную - Р, реактивную- Q и полную – S мощности, потребляемые цепью.

5) определить падение напряжения на элементах цепи – U_R1, U_L1, U_C1, U_C2;

6) начертить в масштабе векторную диаграмму и пояснить ее построение.

После логических рассуждений, пояснить, как изменится ток I в цепи и угол сдвига фаз, если частоту тока увеличить вдвое, а напряжение, приложенное к цепи, не изменять.

Рисунок 10. Заданная схема.

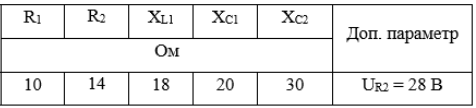

Таблица 3. Исходные данные к задаче
