Для цепи синусоидального переменного тока U_1 ‒ действующее значение напряжения на входе цепи (В); φ_1 ‒ его начальная фаза (град); частота питающего напряжения f=50 Гц; ▁Z_1, ▁Z_2, ▁Z_3 − полные комплексные сопротивления ветвей (Ом).

Для цепи синусоидального переменного тока   ‒ действующее значение напряжения на входе цепи (В);  ‒ его начальная фаза (град); частота питающего напряжения  − полные комплексные сопротивления ветвей (Ом). Известны параметры элементов ветвей и действующее значение напряжения на ее зажимах.

Требуется:

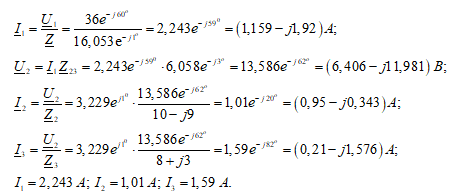

а) определить действующие значения токов ветвей и в неразветвленной части цепи;

б) определить активную, реактивную и полную мощности, потребляемые цепью;

в) записать выражения для мгновенных значений токов в ветвях;

г) составить схему замещения электрической цепи в соответствии с полными комплексными сопротивлениями изобразив идеальные элементы (резистивный, индуктивный, емкостной), составляющие полное сопротивление ветви. Определить параметры всех элементов

д) построить векторную диаграмму токов ветвей, а также напряжений на неразветвленном участке цепи, на участке с параллельным соединением элементов и напряжения на зажимах цепи.

Дано:
