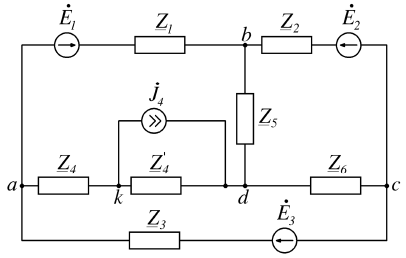

Применяя законы Кирхгофа, составить систему линейно независимых уравнений для схемы на рис. 1. Рис. Схема электрической цепи

1. Выбор и нанесение на схему условных положительных направлений токов во всех ветвях электрической цепи.
Положительные направления токов выбираются произвольно и изображены на рис. 2.

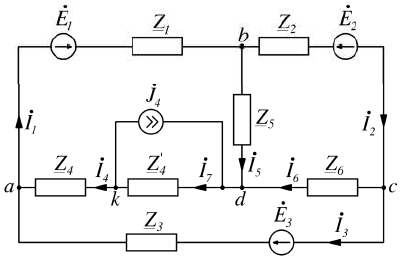

Рис. 2. Схема цепи с положительными направлениями токов ветвей

2. Определение числа искомых токов n = 7.3. Определение числа независимых узлов цепи nн.у. = nу 1 = 5 1 = 4.4. Составлен...
