Условие:

Рассчитать коэффициент связи двух антенн.

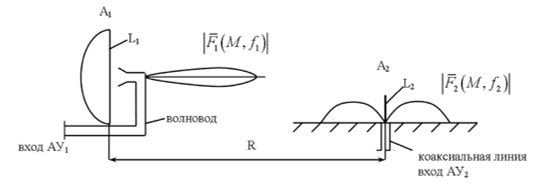

Исходные данные: имеются две антенны А₁ и А₂ (см. рисунок).

Первая антенна - зеркальная с круговой апертурой L₁( - рабочая длина волны 1-й антенны), а вторая антенна - круглая ФАР ( - рабочая длина волны 2-й антенны). Расстояние между антеннами . Обе антенны работают в приемо-передающем режиме. Длина фидерного тракта антенн составляет соответственно.

Недостающие данные для расчета можно взять из справочника по элементам волноводной техники или из конспекта лекций по курсу.

Исходные данные для варианта 11:

- поляризация 1-й антенны - линейная горизонтальная;

- поляризация 2-й антенны - линейная наклонная;

- расстояние между антеннами -

- длина волноводной линии

- длина коаксиальной линии

- ориентация друг на друга - основной луч первой антенны направлен на боковой луч второй антенны;

- расчет на частоте

- размер

Решение:

Механизм взаимодействия радиоэлектронных систем (РЭС) через антенные устройства является наиболее сильным, на долю которого приходится более (7090) % всех мешающих воздействий. При этом развязка между антеннами характеризуется отношением мощности принимаемой одной из антенн к мощности излучаемой другой антенной. В общем случае расчет развязки между ними должен выполняться на основе электродинамического анализа антенн, т. е. путем определения токов, протекающих по всем проводникам антенны. Решение этой задачи достаточно сложно, разработаны решения для некоторых частных случаев численным мето...
