Условие:
«Линейные электрические цепи постоянного тока».
Для схемы, изображённой на рис. 1-1
1) составить систему уравнений, используя законы Кирхгофа, для расчета
неизвестных токов;
2) рассчитать токи ветвей методом контурных токов;
3) рассчитать токи эквивалентной схемы, полученной после преобразования
треугольника сопротивлений R4, R5, R6 в эквивалентную звезду, с помощью метода 2-х
узлов;
4) определить показания вольтметра;
5) рассчитать баланс мощности.

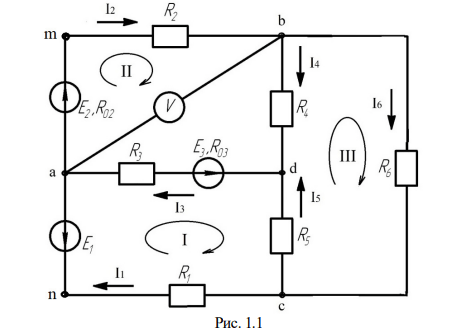

Исходная схема:
Исходные данные:
E1 = 6 (B) E2 = 20 (B) E3 = 4 (B)
R02 = 0.8 (Ом) R03 = 1.2 (Ом)
R1 = 4 (Ом) R2 = 6 (Ом) R3 = 4 (Ом)
R4 = 4 (Ом) R5 = 3 (Ом) R6 = 3 (Ом)
