Типовая схема пуска двигателя постоянного тока с независимым возбуждением в функции времени. Эта схема (рис. 1, а) включает в себя кнопки управления SB1 (пуск) и SB2 (останов, стоп ДПТ), линейный контактор КМ1, обеспечивающий подключение двигателя к сети, и контактор ускорения КМ2 для выключения (закорачивания) пускового резистора Rд. В качестве датчика времени в схеме используется электромагнитное реле времени КТ. При подключении схемы к источнику питания происходит возбуждение ДПТ и срабатывает реле КТ, размыкая свой контакт в цепи катушки контактора КМ2 и подготавливая двигатель к пуску.

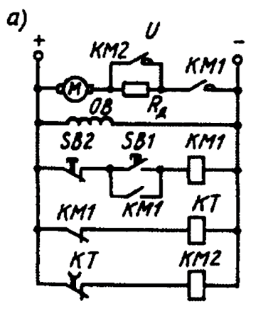

Рисунок 1 – Схема пуска ДПТ.

 Проанализировать работу релейно-контакторной схемы (РКС) при наличии в ней следующих неисправностей:

1 Обрыв в цепи обмотки возбуждения двигателя.

2 Залипание контакта КМ2, шунтирующего реостат RД.
