Условие:
Определить напряжение в точках 1 и 2 линии с двухсторонним питанием, если напряжение в точках А и В задано: UA = UB (рис. 1). Исходные данные приведены в табл. 1. Все линии выполнены проводом с сечением F = 120 мм2 (хо = 0,4 Ом/км и rо = 0,25 Ом/км).

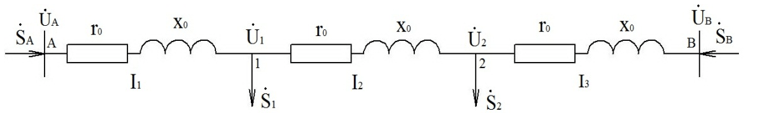

Рис. 1. Расчетная модель кольцевого участка

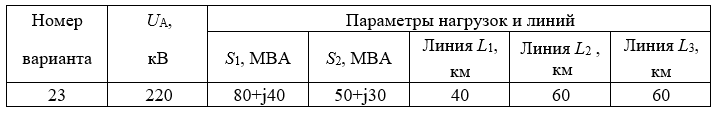

Таблица 1. Исходные данные для задания 1
Решение:
Найдем параметры схема замещения сети
Все линии выполнены проводом с сечением F = 120 мм2 (хо = 0,4 Ом/км и rо = 0,25 Ом/км)
Л1
Л2
Л3
