Условие задачи
Амперметр, накоротко присоединенный к гальваническому элементу с эдс ε = 1,6 В, и внутренним сопротивлением r = 0,2 Ом, показывает ток I0 = 4 А. Найти показание амперметра, если параллельно ему включить сопротивление Rш = 0,1 Ом.
Ответ
Дано:
= 1,6 В
r = 0,2 Ом
I0 = 4 А
Rш = 0,1 Ом
Найти: I - ?
Определяем сопротивление амперметра из закона Ома для замкнутой цепи при прямом включении
(1)

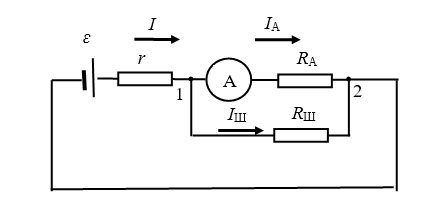

Теперь рассмотрим цепь с шунтом
По закону Кир...
