Условие задачи
Цепь постоянного тока со смешанным соединением состоит из четырёх резисторов. В зависимости от варианта заданы: схема цепи (по номеру рисунка), сопротивления резисторов R1, R2, R3, R4, напряжение U, ток I или мощность Р всей цепи.
R1=5 Oм; R2=6 Oм; R3=12 Oм; R4=6 Oм; U=60 B.
Определить:
1. Эквивалентное сопротивление цепи Rэк;
2. Токи, проходящие через каждый резистор: I1, I2, I3, I4.
3. Решение задачи проверить, применив первый закон Кирхгоф.
Ответ

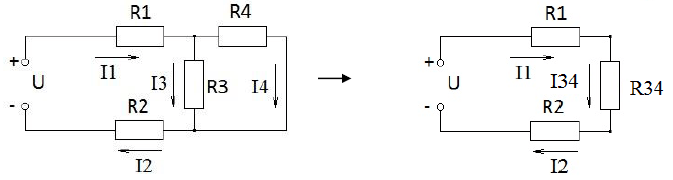

1. Найдем эквивалентное сопротивление Rэк:
Здесь последовательно соединены резисторы:
параллельное соединение, которое последовательно присоединено...
