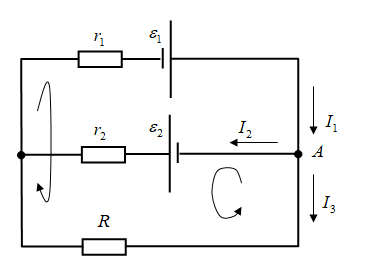

Два источника тока с ЭДС 12 В и 8 В и и внутренними сопротивлениями 4 Ом и 2 Ом, а также реостат сопротивлением 20 Ом соединены, как показано на рис. 1. Найти силы тока во всех участках цепи.

Дано:

Найти:

Задачу решаем, используя правила Кирхгофа.

Первое правило: алгебраическая сумма сил токов, сходящихся в узле, равна нулю, т.е.

(1)
