Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными параметрами. Определить пусковые токи и момент. Вычислить сопротивление пускового реостата.

Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными параметрами:

U_ном - номинальное напряжение, В;

Р_ном - полезная мощность, развиваемая на валу, кВт;

n₂  - частота вращения якоря, об/мин;

η - КПД, %;

R_a - сопротивление в обмотке якоря, Ом;

R_возб - сопротивление в обмотке возбуждения, Ом.

Требуется:

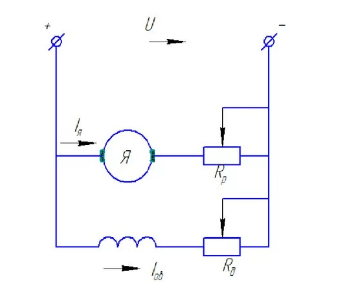

1 Начертить электрическую схему двигателя.

2 Для номинального режима работы определить:

- мощность Р_1ном и ток I_ном, потребляемые двигателем из сети;

- номинальный ток возбуждения I _возб ;

- номинальный ток якоря I_{a ном};

-  ЭДС якоря E;

- номинальный момент M_ном.

3 Определить частоту вращения идеального холостого хода n₀ и построить

естественную механическую характеристику.

4 Определить пусковые токи и момент. Вычислить сопротивление пускового

реостата.

5 Рассчитать и построить искусственные механические характеристики при

сопротивлении цепи якоря R_доб1 = 2R_a  и R_доб2 = 6 R_a.

6 Рассчитать и построить механические характеристики при напряжении на якоре U1 = 0,8 U_ном и U₁ = 0,4 U_ном, номинальном магнитном потоке и отсут-ствии реостата в цепи якоря.

 7 Рассчитать и построить механические характеристики при магнитном потоке Ф₁ = 0,7 Ф_ном , Ф₂ = 0,3 Ф_ном и номинальном напряжении на якоре.

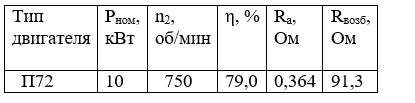

Исходные данные:
