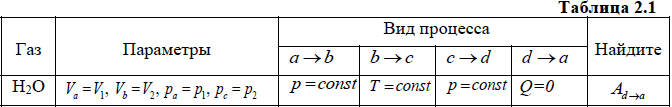

Идеальный газ совершает цикл a-b-c-d-a, состоящий из чередующихся процессов, указанных в таблице 2.1. Постройте цикл в координатах р - V и определите для одного из процессов величину, указанную в последнем столбце таблицы 2.1 .

Идеальный газ совершает цикл a-b-c-d-a, состоящий из чередующихся процессов, указанных в таблице 2.1.

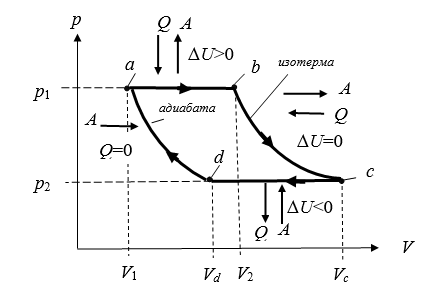

Постройте цикл в координатах р - V и определите для одного из процессов величину, указанную в последнем столбце таблицы 2.1 .

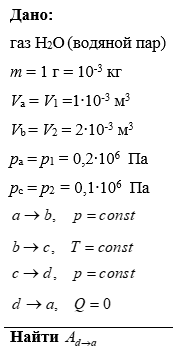

Дано: масса газа m= 1 г, p₁= 0,2 МПа, р₂ = 0,1 МПа, р₃ = 0,15 МПа, V₁= 1 л, V₂ = 2 л.

Для всех участков цикла укажите знак изменения внутренней энергии и определите: получает или отдает газ тепло; совершает газ работу или работа совершается над газом.

Примечания:

1) символы d =a обозначают отсутствие процесса d - а, т.е. точки d и а совпадают;

2) символы типа р = const, Т= const и т.п. обозначают изопроцессы;

3) запись Q = 0 обозначает адиабатический процесс.

Значения параметров
