Условие задачи

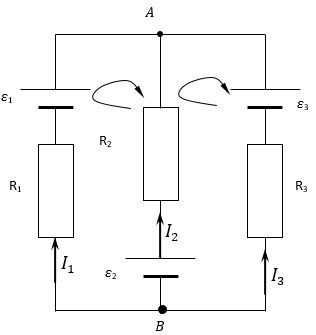

В схеме на рис. ε = 3 В, ε = 4 В, ε=5 В, сопротивления R1 = 20 Ом, R2 = 40 Ом, R3=60 Ом. Пренебрегая внутренним сопротивлением источников, определить: 1) ток через сопротивление R1; 2) разность потенциалов между точками А и В.
Ответ
Дано:
1=3 В
2=4 В
3=5 В
R1=20 Ом
R2=40 Ом
R3=60 Ом
Найти:
I1, UAB
Запишем правила Кирхгофа для двух контуров и узлаB:
0=I1+I2+I3
1-2=I1R1-I2R2
2-3=I2R2-I3R3
Во избежание громоздких записей выполним числовую подстановку:
I1+I2+I3=0
20I1-40I2=-1
40I2-60I3=-1
Реш...
