Условие задачи
Отчёт по лабораторной работе "Определение длины световой волны с помощью дифракционной решетки"
Цель работы: измерить длину волны спектральной линии в спектре ртутной лампы, полученном с помощью дифракционной решётки с известным периодом d.

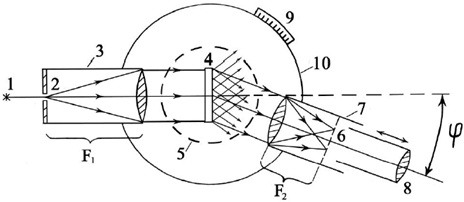

Схема экспериментальной установки
Схематическое изображение установки приведено на рисунке, где 1-источник света; 2 – прямоугольная щель, находящаяся в фокусе собирающей линзы (объектива) коллиматорной трубы 3, дающей параллельный пучок лучей, падающих перпендикулярно на дифракционную решётку 4, установленную на плоском столике 5. Дифрагированные пучки света образуют интерференционную картину в фокальной плоскости объектива зрительной трубы 7, которую можно отчётливо наблюдать через окуляр 8, способный перемещаться вдоль оси зрительной трубы для наводки на резкость. Наводка зрительной трубы на нужный максимум и измерение угла φ производится при помощи поворота трубы 7 вокруг столика 5 с расположенной на нём дифракционной решёткой и отсчёта угла по нониусу 9, присоединённому к отсчётному угломерному кругу (лимбу) 10.

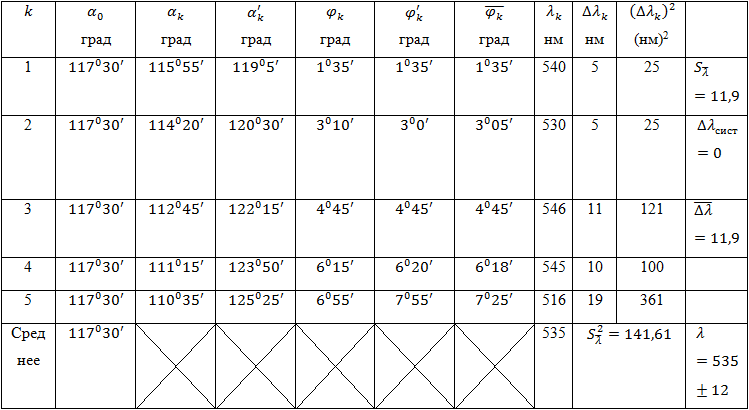

Таблицы экспериментальных данных
Ответ
Обработка результатов измерений
Постоянная дифракционной решетки:
Вычислим длину волны:
Определим среднее значение длины волны:
