Условие задачи

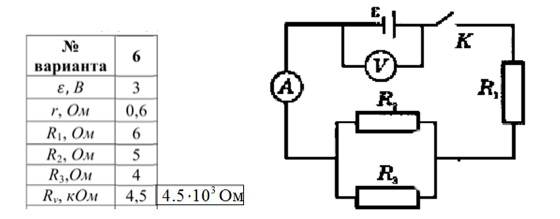

К источнику тока с ЭДС ɛ и внутренним сопротивлением r присоединены три сопротивления R1 R2 и R3 как показано на схеме (рис. 2). Определить:
1) силу тока короткого замыкания IКЗ; общее сопротивление R внешней цепи;
2) силу тока I во внешней цепи, напряжение Ur во внутренней цепи, напряжение U во внешней цепи при замкнутом ключе К; силы тока I1, I2, I3, и падение напряжений U1, U2, U3 соответственно на сопротивлениях R1,R2 и R3
3) показания вольтметра сопротивлением RV при разомкнутом ключе К; относительную погрешность в показаниях вольтметра без учёта тока, идущего через вольтметр;
4) полную мощность Р источника тока; полезную мощность Рп во внешней цепи; максимальную полезную мощность Ртах, в режиме согласования источника ток с его нагрузкой; КПД η источника тока; количество теплоты Q1, Q2 ,Q3 , выделяемое в секунду при прохождении тока соответственно на сопротивлениях R1,R2 и R3;
Ответ
1) Сила тока короткого замыкания IКЗ
Общее сопротивление R внешней цепи
2) Сила тока I во внешней цепи по закону Ома (сопротивление вольтметра полагаем бесконечным)
