Условие задачи
На дифракционную решетку нормально к её поверхности падает параллельный пучок света с длиной волны λ . Помещенная вблизи экрана линза проецирует дифракционную картину на экран, удаленный от линзы на расстояние L. Расстояние между двумя максимумами интенсивности первого порядка на экране равно ℓ. Постоянная решетки – d. Число штрихов решётки на единицу длины – n. Максимальный порядок спектра – mmax. Число максимумов при этом – N. Максимальный угол отклонения лучей, соответствующий последнему дифракционному максимуму – φmax. Используя данные таблицы 3, найдите недостающие величины.

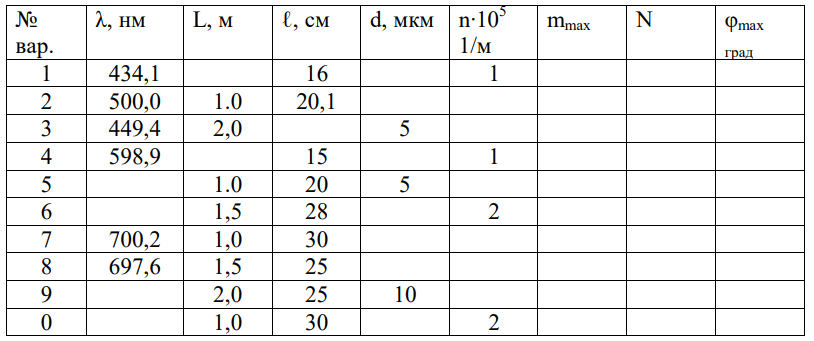

Таблица 3.
L = 2.0 м
ℓ = 25 см = 0,25 м
d = 10 мкм = 10-5 м
Ответ
Дано:
L = 2.0 м
ℓ = 25 см =0,25 м
d = 10 мкм = 10-5 м
Найти:
, n, mmax, N, max
2. Из геометрии следует для первого максимума
Для максимумов дифракционной решётки выполняется условие
