Условие задачи
На рисунке изображен график изменения со временем магнитного потока, пронизывающего замкнутый проводящий контур. Укажите номер графика, из приведенных ниже, соответствующего ЭДС индукции, возникающей в этом контуре. Индуктивностью контура пренебречь.
Рисунок 1

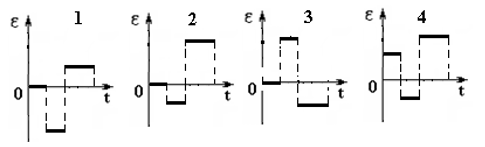

Рисунок 2
Ответ
На графике Рис. 1, зависимости магнитного потока от времени изображено три временных участка. На первом участке магнитный поток постоянный, следовательно, по закону Фарадея , изменение магнитного потока равно нулю, поэтому ЭДС индукции. Четвёртый график исключаем. На втором участке магнитный поток убывает, следовательно , а Первый и второй графики исключаем, остаётся только третий график. На третьем участке магнитный поток возрастает, следовательно а Кроме того крутизна линии второго участка больше крутизны линии третьего участка, а это зн...
