Условие задачи

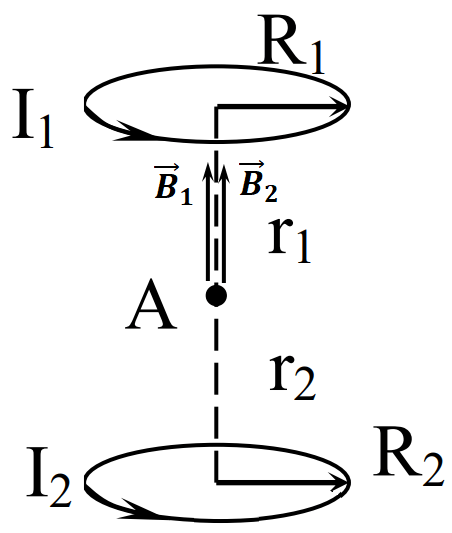

Найти магнитную индукцию в точке А.
Дано:
r1 = r2 = r = 2 см =0,02 м
R1 = R2 = R = 2 см =0,02 м
I1 = I2 = I =1 A
B – ?
Ответ
Направление вектора индукции магнитных полей, создаваемых токами на оси, определим по правилу правого винта (буравчика): если буравчик расположить вдоль оси и вращать так, чтобы его ручка вращалась по направлению тока, то его поступательное движение укажет направление вектора индукции. В указанной точке оба круговых тока создают вектора магнитной индукции, направленные вверх по оси.
По принципу суперпозиции, общая индукция магнитного поля B находится как векторная сумма напряженностей этих двух круговых токов:
