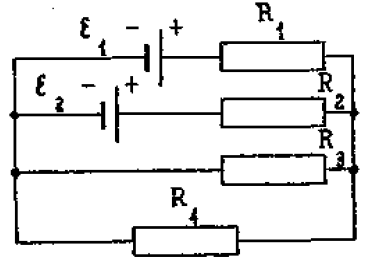

Определить силы токов, текущих в сопротивлениях R1, R2, R3, R4, если ε1 = 10 В, ε2 = 4 В, а R1 = R4 = 2 Ом и R2 = R3 = 4 Ом. Сопротивлениями элементов пренебречь.

Дано:

₁ = E₁ = 10 В

₂ = E₂ = 4 В

R₁ = R₄ = 2 Ом

R₂ = R₃ = 4 Ом

Сопротивлениями элементов пренебречь.

Найти:

I₁,I₂,I₃,I₄ ― ?

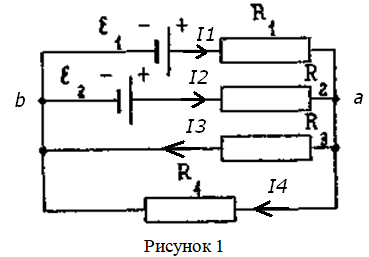

Покажем рисунок.

Решаем методом двух узлов.

Находим узловое напряжение.
