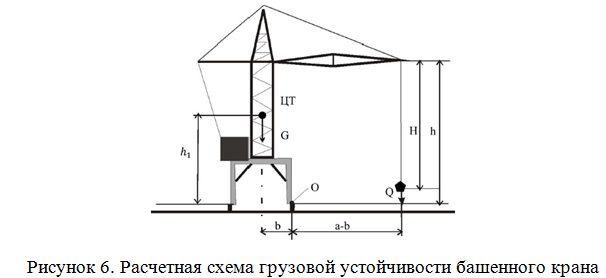

Проверить грузовую устойчивость башенного крана. Технические характеристики крана взять из таблицы 3. Расчетная схема крана приведена на рисунке 6.

Максимальное расстояние от оси вращения платформы крана до центра тяжести груза  a = 10 м. Расстояние от оси вращения поворотной части крана до его центра тяжести с = 2,5 м. Расстояние от центра тяжести крана до плоскости, проходящей через точки опорного контура, принять для условий задачи равным 8 м. Время торможения груза ф_T = 3 с. Так как наветренная площадь груза (F_Г) мала по сравнению с площадью поверхности крана, принять ее равной 0.

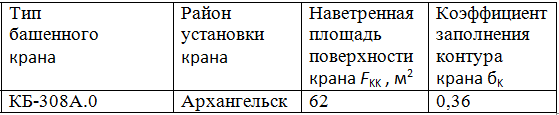

Таблица 4 – Исходные данные

Q − масса наибольшего рабочего груза; b − расстояние от оси вращения платформы крана до ребра опрокидывания крана; G − масса крана; h1 − расстояние от центра тяжести крана до плоскости, проходящей через точки опорного контура; h – максимальная высота подъема крюка; H − расстояние от оголовка стрелы до центра тяжести подвешенного груза; a − расстояние от оси вращения платформы крана до центра тяжести наибольшего рабочего груза, подвешенного к крюку, при установке крана на горизонтальной плоскости, м.

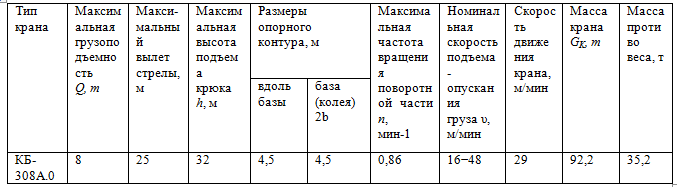

Таблица 3 – Технические характеристики башенных кранов
