Условие задачи
Проверить собственную устойчивость самоходного крана при работе без выносных опор. Технические характеристики крана взять из таблицы 2. Расчетная схема крана приведена на рисунке 7. Кран находится в Тюмени. Расстояние от оси вращения платформы крана до его центра тяжести с = 3,7 м. Расстояние от центра тяжести крана до плоскости, проходящей через точки опорного контура, принять для условий задачи равным 6 м. Расстояние от плоскости, проходящей через точки опорного контура, до центра приложения ветровой нагрузки s2 = 10м.

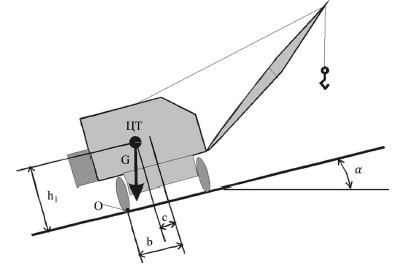

Рисунок 7. Расчетная схема собственной устойчивости самоходного крана
b − расстояние от оси вращения платформы крана до ребра опрокидывания крана G − масса крана; с − расстояние от оси вращения платформы крана до его центра тяжести; α − угол наклона пути крана; h1 − расстояние от центра тяжести крана до плоскости, проходящей через точки опорного контура.

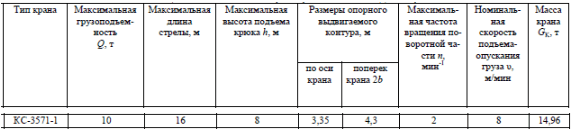

Таблица 2 – Технические характеристики самоходных кранов
Ответ
Определяем коэффициент собственной устойчивости крана при отсутствии полезных нагрузок и возможном опрокидывании его назад в сторону противовеса можно определить по соотношению:
