Условие задачи
Расчёт электрической цепи с последовательным соединением активного сопротивления R, катушки индуктивности с параметрами Rк и Lк и конденсатора ёмкостью С при синусоидальном входном напряжении

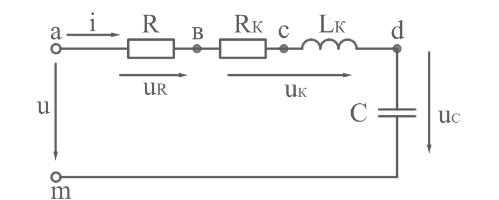

u =Um sin 314t. Схема показана на рис. 1.
Рис. 1
Ответ
Дано Рис. 1
U = 110 В;
R = 50 Ом
Rк= 13 Ом
Lк= 0,264 Гн;
С = 80 мкФ;
Определить:
1. Действующее значение тока I и напряжений на резисторе UR, катушке индуктивности UK и емкости UС .
2. Мгновенные значения тока i и напряжений на резисторе uR ,катушке индуктивности uK и емкости uС .
3. Активную Р, реактивную Q и полную мощность S цепи.
4. По результатам расчёта построить векторную диаграмму тока и напряжений.
5. Значение ёмкости Ср при которой в цепи наступает резонанс напряжений.
6. Определить при резонансе действующие значения тока и напряжений.
7. Построить векторную диаграмму тока и напряжений при резона...
