Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя,
- Физика
Условие:
Разработать и нарисовать в масштабе 10:1 топологию тонкоплёночной гибридной интегральной схемы на основе бескорпусного операционного усилителя, изготавливаемую методом катодного напыления тонких плёнок через свободную маску.

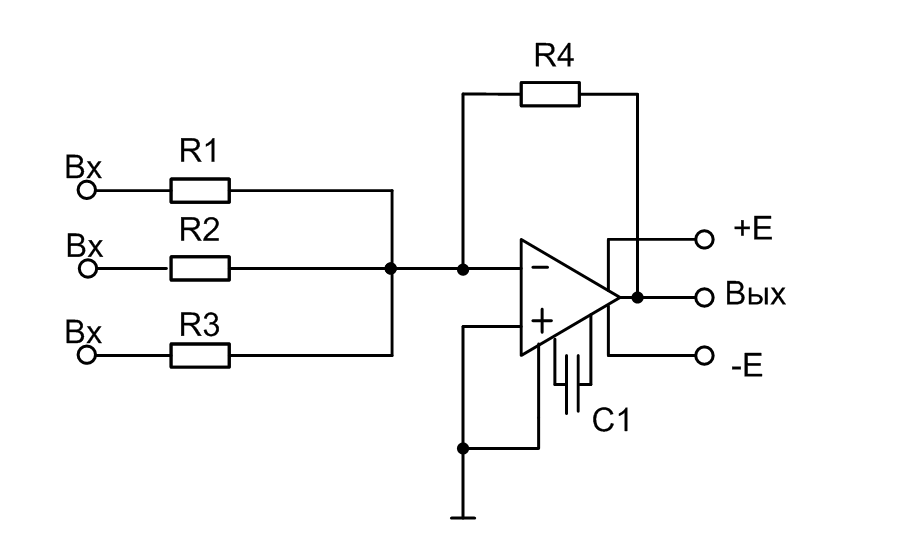

Рисунок 5 - Инвертирующий сумматор
Значения элементов: R1=10 кОм; R2=20 кОм; R3=30 кОм; R4=200 кОм; С1=100 пФ
Решение:
Обозначения выводов и размеры бескорпусного ОУ показаны на рисунке 6.

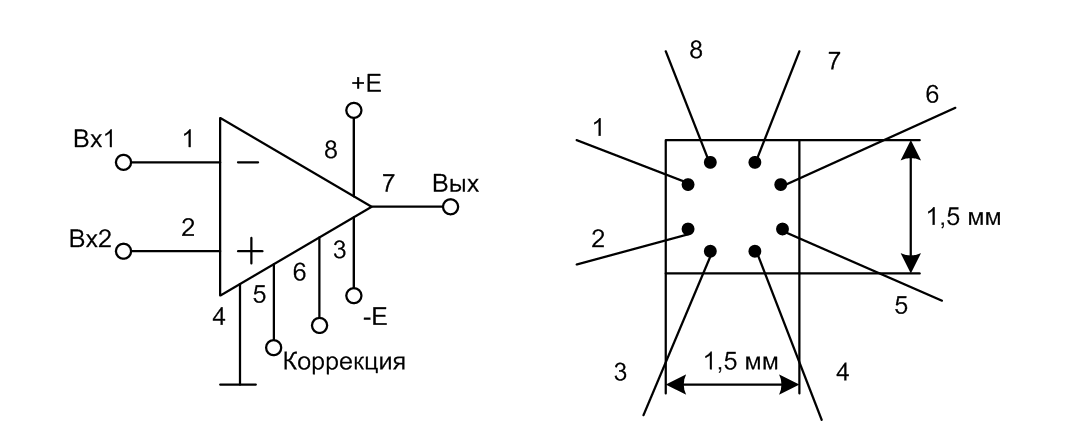

Рисунок 6 - Обозначения выводов и размеры бескорпусного ОУ
Преобразуем заданную электрическую схему таким образом, чтобы все внешние выводы находились на краю длинных сторон подложки и были исключены пересечения плёночных проводников. Для этого заменим взаимные пересечения плёночных проводников пересечением плёнки и выводов наве...
