Стальной водопровод, питаемый от водонапорной башни, имеет участок А–Г с непрерывной раздачей по пути q0 = (0,05 + 0,01 ∙ 9) = 0,14 л/с на 1 пог. м. Расход в конце водопровода

«Стальной водопровод, питаемый от водонапорной башни, имеет участок А–Г с непрерывной раздачей по пути q0 = (0,05 + 0,01 ∙ 9) = 0,14 л/с на 1 пог. м. Расход в конце водопровода»
  • Физика

Условие:

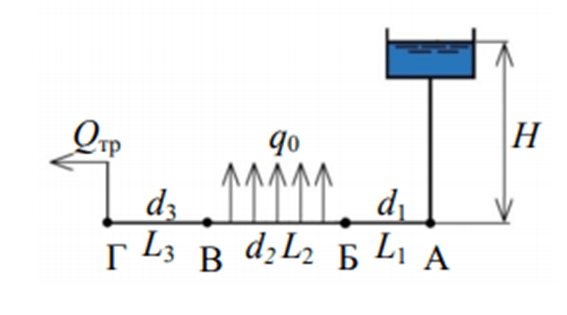

Стальной водопровод, питаемый от водонапорной башни, имеет участок А–Г с непрерывной раздачей по пути q0 = (0,05 + 0,01 ∙ 9) = 0,14 л/с на 1 пог. м. Расход в конце водопровода Qтр = (5 + 9) = 14 л/с. Определить напор у башни Н, если длины участков L1 = (250 + 10 ∙ 1) = 260 м, L2 = (150 + 10 ∙ 1) = 160 м и L3 = (50 + 10 ∙ 1) = 60 м, а свободный напор в точке С Нсв = 1 м. Диаметры участков трубопровода d1 = 200 мм, d2 = 175 мм, d3 = 150 м.

Решение:

Для расчёта воспользуемся таблицами расходных характеристик водопроводных труб.

Определим расход на каждом участке.

Для участка АБ:

QрасчАБ = QТАБ +ОРБВ=Qтp+q0 * l2=14+0,14-160=36,4 л/с

Для участка БВ:

ОраcчБВ = ОТБВ +0,55 *q0 * l2=14+0,55-0,14-160 = 26,32 л/с

Для участка ВГ:

ОраcчБВ = ОТВГ

Определим потери напора на каждом участке, пользуясь таблицами для гидравлически длинных труб.

Определим скорость движения жидкости в первом трубопроводе:
