Условие задачи
Термодинамический цикл, отнесённый к 1 кг воздуха со следующими параметрами: Т1 = 423 К, р1 = 1,7 МПа, Т2 = 593 К, V4 = 0,15 м3/кг. Параметры рабочего тела: R = 0,29 кДж/кг·K, ср = 1,0 кДж/кг·К, сv = 0,71 кДж/кг·К, к = 1,4.
Ответ

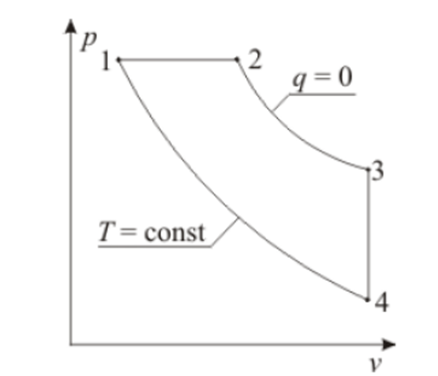

Цикл состоит из следующих процессов:
Цикл состоит из следующих процессов:
- 1-2 изобарный подвод тепла
- 2-3 адиабатное расширение
- 3-4 изохорный отвод тепла
- 4-1 изотермическое сжатие
Точка 1: Из уравнения состояния идеального газа имеем:
V1=(RТ1)/р1 =(290423)/(1,7106 )=0,072 м3/кг
Точка 2: Процесс 1-2 является изобарным подводом тепла, следовательно:
р1 = р2 = 1,7 106 Па
V2=(RТ2...
