Три группы сопротивлений соединили звездой с нулевым проводом и включили в трёхфазную сеть переменного тока с линейным напряжением Uном.

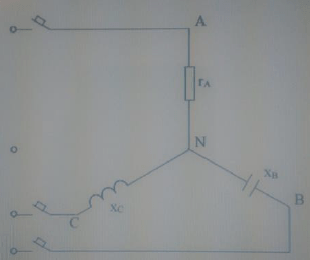

Три группы сопротивлений соединили звездой с нулевым проводом и включили в трёхфазную сеть переменного тока с линейным напряжением Uном. Активные сопротивления в фазах А,В и С соответственно равны r_А, r_В и r_С; реактивные – х_А, х_В и х_С. Характер реактивных сопротивлений (индуктивное или ёмкостное) указан на схеме цепи. Углы сдвига фаз в каждой фазе равны φ_А , φ_В и φ_С. Линейные токи (они же фазные) в нормальном режиме равны I_А, I_В и I_С. Фазы нагрузки потребляют активные мощности P_А, P_В и P_С, а реактивные Q_А, Q_В и Q_С.

Начертить схему цепи; определить величины и начертить в масштабе векторную диаграмму цепи в нормальном режиме. Начертить векторную диаграмму цепи в аварийном режиме при отключении фазы А. Из векторных диаграмм определить графически токи в нулевом проводе в обоих режимах. При вычислениях принять: sin 36°50' = cos 53º10' = 0,6 sin 53º10' = cos 36°50' = 0,8

Дано:

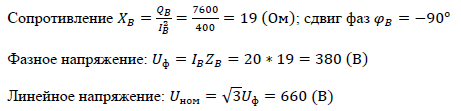

I_a=10 (A); I_B=20 A; I_c=5 A; Q_B=7600 вар.

Найти:

Q_c; P_A; U ном,В; r_A,Oм; x_C; x_B;
