Условие задачи

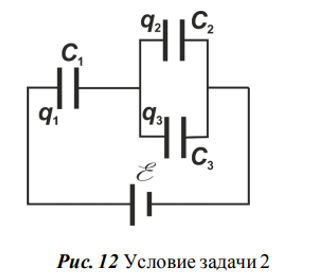

Три конденсатора с электроемкостями С1, С2 и С3 подсоединены к источнику тока с ЭДС ℰ (рис. 2). Заряд и напряжение на конденсаторах соответственно равны q1, q2, q3 и U1, U2 и U3. Определить величины, обозначенные в таблице 2 знаком вопроса.
Таблица 2
Ответ
Дано:
C1 = 4мкФ = 4·10-6 Ф
С2 = 16 мкФ = 16·10-6 Ф
ℰ = 4 В
U3= 8 B
Найти: C3, q1
При параллельном соединении напряжение одинаковое, поэтому
U23 = U2 = U3 = 8B
При последовательном соединении напряжение на конденсаторе С1
U1 = E - U3
Заряд на конденсаторе С1
q1 = C1U1 ...
