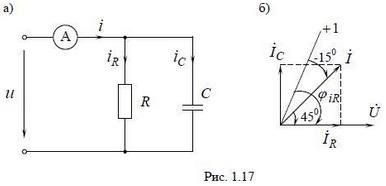

В цепи синусоидального тока (рис. 1.17а) R = Xс, амперметр показывает 12 A. Написать выражение мгновенного значения тока , приняв начальную фазу тока i равной - .

Сначала рассмотрим задачу в общем виде. Построение векторной диаграммы (рис. 1.17б) начнем с общей величины напряжения .

- совпадает по фазе с напряжением

- вектор повернем на + j или на и получим н...
