Условие задачи
Выполнить расчет токов короткого замыкания на стороне низкого напряжения подстанции (0,4 кВ). Для этого составить расчетную схему и схему замещения. Использовать предложенные данные: для силового трансформатора типа ТМ-1000/10, Sнт=1000 кВА, Uкз=5,5%, ∆Pкз=11 кВт, для переходных контактов rд=0,1 мОм, rк=15 мОм, для шин Sш=(120×10) мм2, rш=0,055 мОм/м, xш=0,126 мОм/м, Lш=8 м.
Ответ

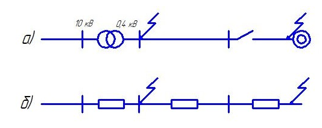

Рисунок 1 - Схема сети для расчета токов короткого замыкания:
а) расчетная схема; б) схема замещения.
Определяем полное сопротивление трансформатора для стороны 0,4 кВ по выражению:
Определяем активное с...
