Условие задачи
Расчет оборудования при фонтанно-компрессорной эксплуатации скважин
Задание: Исходя из условий прочности НКТ на разрыв в опасном сечении, на страгивающие нагрузки в резьбовом соединении и на внутреннее давление, определить глубину спуска ступеней колонны гладких насосно-компрессорных труб с треугольной резьбой из стали групп прочности «Д», «К» общей длиной 2650 м для фонтанирующей скважины глубиной 2800 м, имеющей обсадную колонну диаметром 114 х 7,4 мм. При расчете пренебрегаем потерей веса колонны труб в жидкости, так уровень жидкости в межтрубном пространстве во время работы может быть оттеснен до башмака колонны труб.
1 секция – гладкие НКТ – условный диаметр – 42 мм
ρж – 844 кг/м3
Pбуф – 0,52 МПа
Ответ
Решение:
Примем за 1-ю секцию гладкие НКТ 42 х 3,5 из стали групп прочности К (т = 490 МПа).

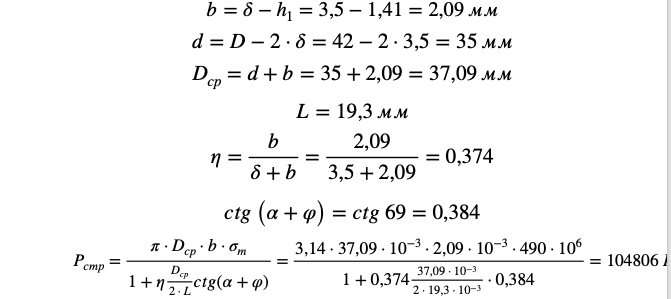

Страгивающую нагрузку определим по формуле (1). Недостающие данные возьмем из табл. 1. Найдем:
Предельную нагрузку определим по формуле:
