Условие задачи
Центробежный насос, характеристика которою задана (табл. 1), подает воду на геометрическую высоту Нг=1,5м. Температура подаваемой воды 20 град. Трубы всасывающей и нагнетательной линии имеют диаметры dв=41мм и dн=25мм, а длину lв=4м и lн=9,5м. Эквивалентная шероховатость Δ=0,06 мм. Избыточное давление в приемном резервуаре в процессе работы остается постоянным и равным р0=50кПа.
При построении характеристики насосной установки из местных гидравлических сопротивлений учесть плавные повороты труб с радиусами R=2d, сопротивление задвижки с коэффициентом местного сопротивления ζз=0,35 и вход в резервуар.
Найти рабочую точку при работе насоса на сеть. Определить, как изменяются напор и мощность насоса при уменьшении задвижкой подачи воды на 20%.

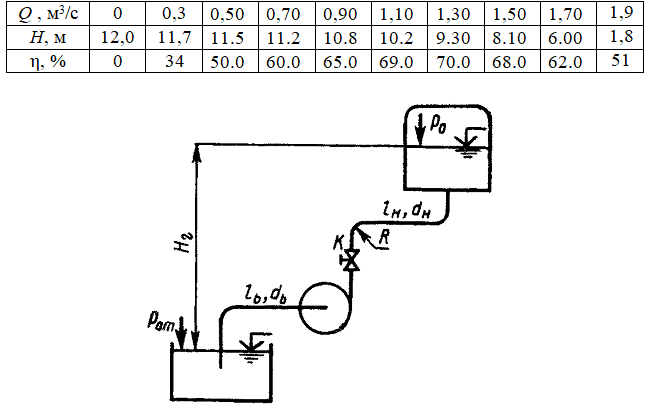

Характеристика насоса
Рисунок 1
Ответ
Потребный напор определяется по формуле
где суммарные потери напора во всасывающей и напорной линиях, складывающиеся согласно исходных данных из потерь напора на трение и местные сопротивления, определяемых по формуле:
