решение задачи на тему:

Из резервуара А, заполненного водой на высоту Н1, и находящегося под манометрическим давлением ρм, вода подается в резервуар В на высоту Н2 = Н1+ Н по стальному трубопроводу длиной l1 и диаметром d1

Дата добавления: 20.07.2024

Условие задачи

 Из резервуара А, заполненного водой на высоту Н1, и находящегося под манометрическим давлением ρм, вода подается в резервуар В на высоту Н2 = Н1+ Н по стальному трубопроводу длиной l1 и диаметром d1, с коленом и задвижкой, коэффициент сопротивления задвижки ζ 3; каждого колена с закруглением ζкол при коэффициенте гидравлического трения λ1. К. резервуару А на глубине Н1 подсоединен конически сходящийся насадок с диаметром выходного сечения dн и длиной lн = 5dн, истечение из которого происходит в атмосферу с коэффициентами расхода μн и скорости φн. Кинематическая вязкость воды . Скоростным напором и изменением уровня в баке А пренебречь.

Определить:

1. Режим течения, расход Qтp и скорость vтр протекающей по трубопроводу воды.

2. Скорость Vн и расход Qн проходящий через конический сходящийся насадок.

Исходные данные:

l1 = 5 м, d1 = 1∙10-2 м,

dн = 1∙10-2 м,  Н = 1,5 м, Н1= 5 м,

рм = 150 кПа,  μн = 0,94, φн = 0,96,

ζз = 9,  λ1 = 0,04, ζ =0,25= ζ

Ответ

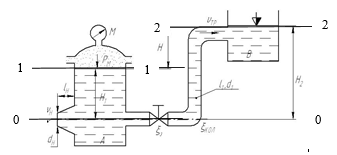

Составим расчетную схему (рис.1):

Рис.1.

Уравнение Бернулли в общем виде запишется:

z- высота центра тяжести сечения 1-1 над плоскостью сравнения (ось трубопровода), м;

- пьезометрическая высота, м;
