Условие задачи
1) Количество машин в сети не более 1024.
2) Удвоенная задержка распространения сигнала PDV между двумя самыми удаленными друг от друга станциями не должна превышать 575 битовых интервалов.
3) Сокращение межкадрового расстояния при прохождении последовательности кадров через все повторители (концентраторы) не более 49 битовых интервалов PVV. Величина PVV равняется сумме величин уменьшения межкадрового расстояния при переходе между соседними сервисами, кроме последнего.
PDV – соблюдение требований по своевременному обнаружению коллизий
PVV
Алгоритм работы

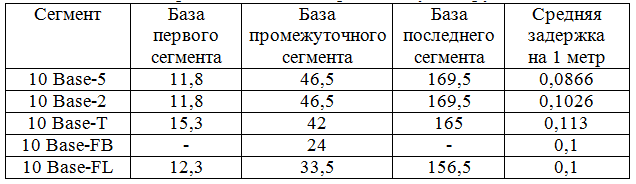

1) Вычисляем сумму PDVi = БАЗАi + ni*ЗАДЕРЖКАi; где n – длина сегмента, i = 1,2,…,k. (Сумма вычисляется туда и обратно, в расчет берем максимальную PDV).

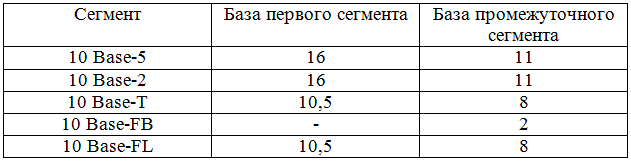

2) Вычисляем сумму PVV (Сумма вычисляется туда и обратно, в расчет берем максимальную PDV).
3) Определяем работоспособна ли сеть (если PDV< 575 и PVV< 49, то сеть работоспособна).
4) Определить, работоспособна ли сеть?
Ответ

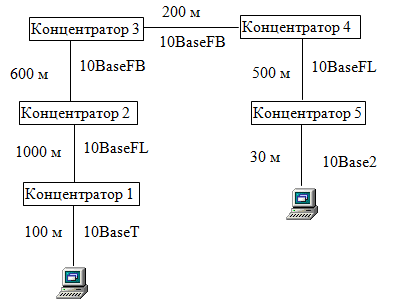

Рассчитаем (согласно первому пункту алгоритма) значение времени двойного оборота сигнала (PDV) для пути от ПК 1 до ПК 2 слева направо.
Левый сегмент 1:
15,3 + 100∙0,113 = 26,6 bt.
Промежуточный сегмент 2:
33,5 + 1000∙0,1 = 133,5 bt.
Промежуточный сегмент 3:
24 + 600∙0,1 = 84 bt.
Промежуточный сегмент 4:
24 + 200∙0,1 = 44 bt.
Промежуточный сегмент 5:
33,5 + 500∙0,1 = 83,5 bt.
Правый сегмент 6:
169,5 + 30∙0,102...
