Условие задачи
К каждому двухпроводному окончанию дуплексного канала ТЧ подключена своя линия с комплексным входным сопротивлением Zл=Rл-Хл.
Рассчитайте:
1. Запас устойчивости канала.
2. Время запаздывания и затухание первого эха говорящего.
Будут ли мешать эхосигналы говорящему абоненту?
Исходные данные находят по формулам:
- активная и емкостная составляющие комплексного входного сопротивления двухпроводной линии на ближнем конце (где располагается говорящий абонент):
RЛ1 = XЛ1 = 300+3(AB)=300+3*58 = 474, Ом
- аналогичная характеристика на удаленном конце:
RЛ2=х2=700-3(AB) = 700-3*58 = 526, Ом,
- время распространения сигнала в одном направлении (ГВП):
Для всех вариантов задания сопротивление балансного контура каждой дифсистемы равно 600 Ом (активное), а остаточные затухания в обоих направлениях соответствуют номиналу.
Рассчитать:
1-я часть задания: Запас устойчивости канала: ХТЛФ =?.
2-я часть задания:
а) время запаздывания ТЗ.ЭГ=?
б) затухание эха первого говорящего АЭГ =?
в) допустимое затухание эха первого говорящего АЭГ.доп =?
г) сопоставить АЭГ и АЭГ.доп.
Ответ
Дано:

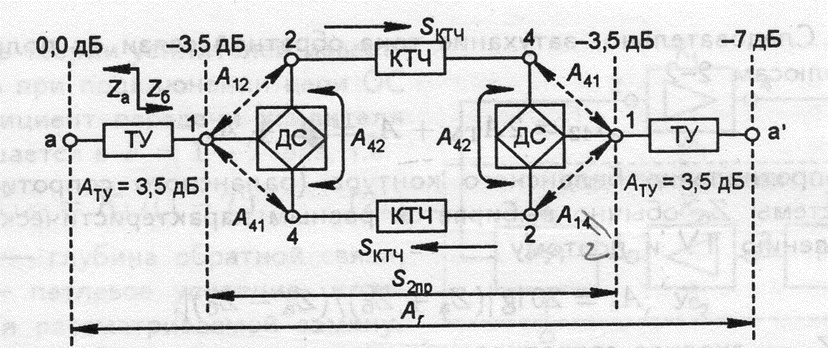

1. Схема на рис.1.
ТУ транзитки (удлинители) в двухпроводных окончаниях
ДС диф. Система (как правило,трансформаторная)
SКТЧ остаточное затухание (усиление) канала ТЧ
Sг пр. остаточное затухание (усиление) телеф. Канала в двухпроводниковом окончании
АТУ затухание (усиление) ТУ
А4 2 затухание диф. системы (ДС) в направлении непропускания (развязки)
А1 2 и А4 1 затухание ДС в непродлении проп...
