Тема: Синтез комбинационных схем на основе мультиплексоров Реализовать функцию четырех переменных с помощью мультиплексора а) типа «16-1»; б) типа «8-1»; в) типа «4-1». Функция Y = &(1,3,5,7,8,9,12,15)
«Тема: Синтез комбинационных схем на основе мультиплексоров Реализовать функцию четырех переменных с помощью мультиплексора а) типа «16-1»; б) типа «8-1»; в) типа «4-1». Функция Y = &(1,3,5,7,8,9,12,15)»
- Информационные технологии
Условие:
Тема: Синтез комбинационных схем на основе мультиплексоров
Реализовать функцию четырех переменных с помощью мультиплексора
а) типа «16-1»; б) типа «8-1»; в) типа «4-1».
Функция Y = &(1,3,5,7,8,9,12,15)
Решение:

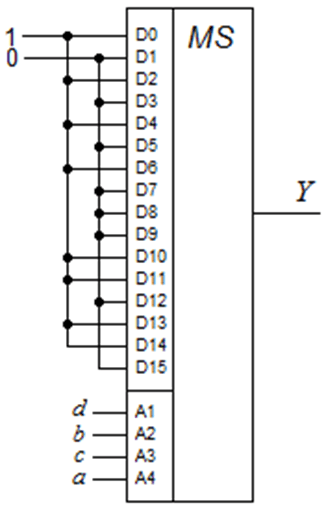

a) Функция Y = (1,3,5,7,8,9,12,15) задана номерами наборов переменных, на которых принимает значение нуля. Подадим на входы мультиплексора с указанными номерами значение 0, на остальные 1 (рис.4.4).
Рис. 4.4. Реализация функции Y (a,...
