Используя данные, определить следующие величины: 1) токи в обмотках якоря и возбуждения; 2) э.д.с. в обмотке якоря Е; 3) частоту вращения; 4) электромагнитный вращающий момент; 5) электромагнитную мощность.

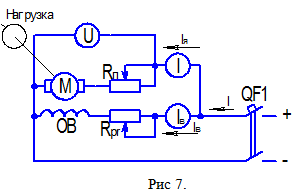

Электродвигатель постоянного тока с параллельным возбуждением потребляет ток I при напряжении U_ном. Сопротивление обмотки якоря R_a, обмотки возбуждения R_в. Магнитный поток полюса равен Ф. На якоре уложены N проводников, образующих а пар параллельных ветвей. Число пар полюсов двигателя равно р. Используя данные, приведенные в табл.8 вариантов, определить следующие величины: 1) токи в обмотках якоря I_a и возбуждения I_в; 2) э.д.с. в обмотке якоря Е; 3) частоту вращения n; 4) электромагнитный вращающий момент М_эм; 5) электромагнитную мощность Р_эм. Схема электродвигателя приведена на рис.7. Начертить схему присоединения такого двигателя к сети и пояснить назначение каждого элемента схемы. Описать особенности рабочих характеристик такого двигателя.

Таблица 4
